专利号: 2021222172373
申请人: 岳粹坤
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

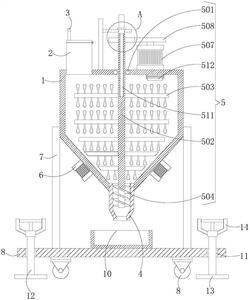

1.一种新型宠物饲料用储存装置,包括料桶(1)、入料口(2)、封盖(3)、出料筒(4)、混合机构(5)、振动电机(6)、站板(7)、载板(8)、万向轮(9)、喂料皿(10)、通孔(11)、站杆(12)、稳位板(13)和把手(14),其特征在于:所述入料口(2)的底端与料桶(1)左端的顶面连通,所述封盖(3)的右侧面与入料口(2)顶端的右侧面均通过合叶铰接,所述出料筒(4)的顶端与料桶(1)的底部连通,所述混合机构(5)的顶端与料桶(1)右端的顶面固定连接,两个所述振动电机(6)的顶端与料桶(1)两端的底面固定连接,两个所述站板(7)相互靠近一面的顶部与料桶(1)两侧面的中部固定连接,所述载板(8)两端的顶面与两个站板(7)的底端固定连接,所述万向轮(9)的顶端与载板(8)底面的四角处固定连接,所述喂料皿(10)的底部与载板(8)顶面的中部搭接,两个所述通孔(11)开设于载板(8)两端的顶面,两个所述站杆(12)的底端与两个通孔(11)的内腔活动插接,两个所述稳位板(13)顶面的中部与两个站杆(12)的底端固定连接,两个所述把手(14)的底端与两个站杆(12)的顶端固定连接。

2.根据权利要求1所述的一种新型宠物饲料用储存装置,其特征在于:所述混合机构(5)包括密封轴承(501)、混料轴(502)、混料叶(503)、绞龙叶片(504)、导热槽(505)、辅助齿轮(506)、减速电机(507)、主动齿轮(508)、支架(509)、对位孔(510)、加热棒(511)和湿度传感器(512),所述密封轴承(501)镶嵌于料桶(1)顶面的中部,所述混料叶(503)相互靠近的一端与混料轴(502)中段的两侧外壁固定连接,所述绞龙叶片(504)中部的内壁固定套接于混料轴(502)底端的外壁,所述导热槽(505)开设于混料轴(502)顶面的中部,所述辅助齿轮(506)中部的内壁固定套接于混料轴(502)顶端的外壁,所述减速电机(507)的底端与料桶(1)右端的顶面固定连接,所述主动齿轮(508)中部的内腔固定套接于减速电机(507)顶端的输出轴外壁,所述支架(509)的底端与料桶(1)左端的顶面固定连接,所述对位孔(510)开设于支架(509)顶面的右端,所述加热棒(511)的底端分别与对位孔(510)和导热槽(505)的内腔插接,所述湿度传感器(512)的顶端与料桶(1)内腔顶面的右端固定连接。

3.根据权利要求1所述的一种新型宠物饲料用储存装置,其特征在于:两个所述站杆(12)底端的表面与两个通孔(11)的内壁螺纹连接。

4.根据权利要求1所述的一种新型宠物饲料用储存装置,其特征在于:两个所述稳位板(13)的底面开设有防滑纹。

5.根据权利要求2所述的一种新型宠物饲料用储存装置,其特征在于:所述加热棒(511)的底部于导热槽(505)内腔的底面搭接。

6.根据权利要求2所述的一种新型宠物饲料用储存装置,其特征在于:所述减速电机(507)的型号为KCAT107。

7.根据权利要求2所述的一种新型宠物饲料用储存装置,其特征在于:所述湿度传感器(512)的型号为MW88‑JTR08ZI。
