专利号: 2021222193789
申请人: 范利杰
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

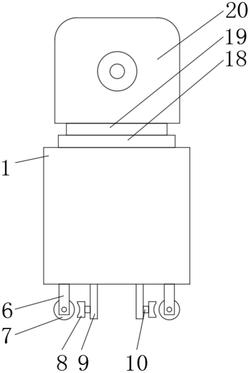

1.一种建筑测量用放置稳定的水平仪,包括活动箱(1),其特征在于:所述活动箱(1)的顶部设有水平仪本体(20),所述活动箱(1)内腔的顶部设有电机(17),所述电机(17)的输出端设有螺杆(4),所述螺杆(4)的表面螺纹连接有螺套(15),所述螺套(15)的两侧均设有活动杆(14),所述活动杆(14)的外侧活动连接有导轮(13),所述活动箱(1)内腔的底部设有滑杆(11),所述滑杆(11)表面的两侧均套设有斜板(2),所述斜板(2)的外侧与活动箱(1)的连接处套设有弹簧(12),所述斜板(2)斜面的导槽(3)与导轮(13)相适配,所述斜板(2)的底部设有移动杆(9),所述移动杆(9)的底部贯穿并延伸至活动箱(1)的底部,所述移动杆(9)外侧的底部设有连接杆(10),所述连接杆(10)的外侧设有限位板(8)。

2.根据权利要求1所述的一种建筑测量用放置稳定的水平仪,其特征在于:所述活动箱(1)底部的两侧均固定连接有支撑柱(6),所述支撑柱(6)的底部活动连接有滑轮(7),且滑轮(7)的表面与限位板(8)相适配。

3.根据权利要求1所述的一种建筑测量用放置稳定的水平仪,其特征在于:所述活动箱(1)的顶部固定连接有活动轴(18),所述活动轴(18)的内腔活动连接有转杆(19),所述转杆(19)的顶部与水平仪本体(20)固定连接。

4.根据权利要求1所述的一种建筑测量用放置稳定的水平仪,其特征在于:所述斜板(2)的底部与移动杆(9)的连接处通过连接块(5)固定连接,且移动杆(9)的顶部位于斜板(2)底部的中心处。

5.根据权利要求1所述的一种建筑测量用放置稳定的水平仪,其特征在于:所述电机(17)的两侧与活动箱(1)的连接处均通过固定架(16)固定连接,且电机(17)的顶部位于活动箱(1)内腔顶部的中心处。

6.根据权利要求1所述的一种建筑测量用放置稳定的水平仪,其特征在于:所述螺杆(4)的底部设有挡板,且挡板的顶部与螺杆(4)通过焊接形式固定连接。
