专利号: 2021222211109
申请人: 淮阴工学院
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-07-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

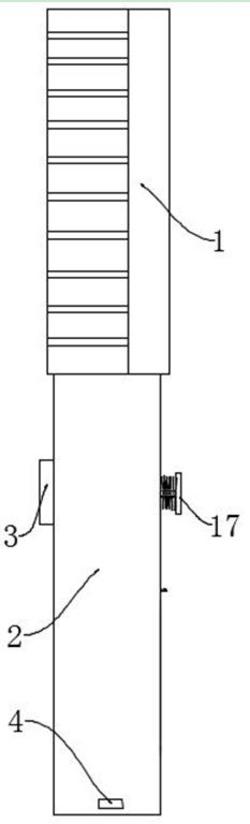

1.一种喷雾手持电风扇,其特征在于:包括风罩(1)和握持手柄(2),所述风罩(1)内部设有风叶和与其相配套的驱动电机,所述握持手柄(2)外周设有开关(3)和充电口(4),所述握持手柄(2)内部设有蓄电池(5)和控制电路,所述驱动电机、开关(3)、充电口(4)、蓄电池(5)以及控制中心(6)之间采用电性连接;所述握持手柄(2)上还设有一面开口的置瓶腔(7),所述置瓶腔(7)中设有柔性吸液管(8)和可拆卸的储液瓶(9),所述柔性吸液管(8)一端伸入至储液瓶(9)底部,另一端穿过置瓶腔(7)顶面并连接有手动喷雾机构。

2.根据权利要求1所述的一种喷雾手持电风扇,其特征在于:所述手动喷雾机构包括按压喷头(10),所述按压喷头(10)的顶面上设有喷嘴,所述喷嘴上围设有竖直喷管(11),所述喷管(11)上滑动套设有竖直喷射延长管(12),所述喷射延长管(12)穿过握持手柄(2)顶面伸入到风罩(1)内部,且握持手柄(2)顶面对喷射延长管(12)还起到固定作用;所述按压喷头(10)上设有手动驱动组件;当手动驱动组件按压按压喷头(10)时,按压喷头(10)带动喷管(11)一同移动,此时喷管(11)可在喷射延长管(12)中滑动。

3.根据权利要求2所述的一种喷雾手持电风扇,其特征在于:所述手动驱动组件包括位于喷管(11)旁的L形按压柄(13),所述按压柄(13)的水平段紧贴按压喷头(10)顶面,所述按压柄(13)的竖直段为齿条且啮合有第一齿轮(14),所述第一齿轮(14)一侧同轴固定有第二齿轮(15),所述第一齿轮(14)和第二齿轮(15)的转轴两端固定在握持手柄(2)内侧壁上;所述第二齿轮(15)上啮合有按压齿条(16),所述按压齿条(16)一端伸出握持手柄(2)外并连接有按压钮(17),所述按压钮(17)的内侧面与握持手柄(2)的外侧面之间固定有回复弹簧(18),位于握持手柄(2)内部的按压齿条(16)顶面上设有限位块(19),所述限位块(19)固定在握持手柄(2)内壁上。

4.根据权利要求1所述的一种喷雾手持电风扇,其特征在于:所述置瓶腔(7)顶部设有橡胶密封层(20)。

5.根据权利要求1所述的一种喷雾手持电风扇,其特征在于:所述置瓶腔(7)的开口上设有可以卡合固定的盖板(21)。
