专利号: 2021222225915
申请人: 河南省威力特电气有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

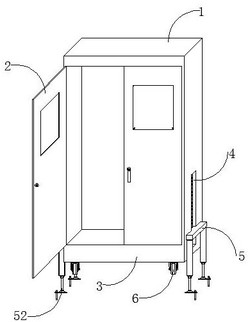

1.一种便于移动式防渗的室外配电柜,包括配电柜体(1),所述配电柜体(1)的一侧通过合页铰接安装有柜门(2),所述配电柜体(1)的底部设有承载座(3),其特征在于:所述配电柜体(1)下端相对的两侧均设有升降机构(4),所述承载座(3)的内部设有驱动机构,驱动机构与两个升降机构(4)连接,两个所述升降机构(4)上均设有支撑架(5),所述配电柜体(1)底部的四角均设有移动滚轮(6),所述配电柜体(1)上设有防渗散热机构。

2.根据权利要求1所述的一种便于移动式防渗的室外配电柜,其特征在于:所述升降机构(4)包括升降导轨(41)、螺纹杆(42)和螺纹座(43),配电柜体(1)相对两侧的下端均设有升降导轨(41),两个升降导轨(41)的内部均设有螺纹杆(42),两个螺纹杆(42)上均螺纹安装有螺纹座(43),两个螺纹座(43)上均设有支撑架(5),两个螺纹杆(42)均与驱动机构连接。

3.根据权利要求2所述的一种便于移动式防渗的室外配电柜,其特征在于:所述驱动机构包括一号锥齿轮(44)、二号锥齿轮(45)、连接杆(46)和伺服电机(47),两个螺纹杆(42)的底部均设有一号锥齿轮(44),两个一号锥齿轮(44)的一侧均与承载座(3)内部的二号锥齿轮(45)啮合,两个二号锥齿轮(45)之间通过连接杆(46)连接,连接杆(46)的一端与承载座(3)转动安装,连接杆(46)的另一端通过联轴器与承载座(3)上伺服电机(47)的输出端固定安装。

4.根据权利要求2所述的一种便于移动式防渗的室外配电柜,其特征在于:所述支撑架(5)包括支撑顶板(51)和支脚(52),两个螺纹座(43)的一侧均设有支撑顶板(51),支撑顶板(51)的底部固定安装有支脚(52)。

5.根据权利要求4所述的一种便于移动式防渗的室外配电柜,其特征在于:所述支撑顶板(51)上的支脚(52)设置有两个,两个所述支脚(52)与支撑顶板(51)之间呈U型结构设置,所述支脚(52)的底部设有装配孔。

6.根据权利要求1所述的一种便于移动式防渗的室外配电柜,其特征在于:所述防渗散热机构包括水冷管(7)、水冷箱(8)和循环泵(9),配电柜体(1)的内部设有水冷管(7),配电柜体(1)的顶部设有水冷箱(8)和循环泵(9),水冷箱(8)通过管道与循环泵(9)的输入端连接,循环泵(9)的输出端与水冷管(7)的一端连接,水冷管(7)的另一端与水冷箱(8)连接,水冷箱(8)内设有制冷器。

7.根据权利要求6所述的一种便于移动式防渗的室外配电柜,其特征在于:所述水冷管(7)呈U型盘管结构设置。
