专利号: 2021222238633
申请人: 宗华
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

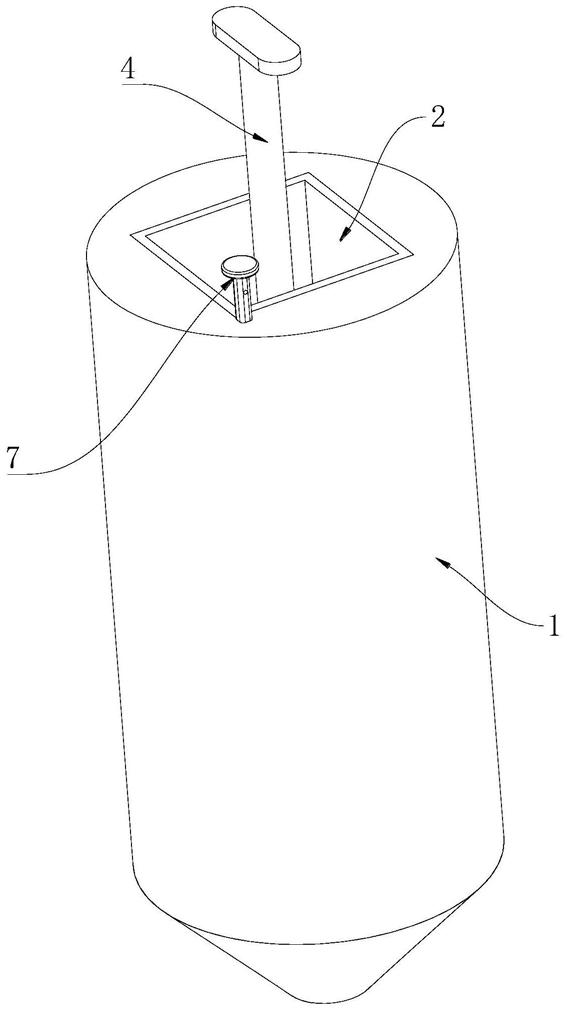

1.一种骨科临床用植骨器,包括植骨管主体(1),其特征在于:所述植骨管主体(1)内设置有固定管(2),所述固定管(2)为矩形结构,所述固定管(2)内活动设置有密封板(3),所述固定管(2)内活动设置有推杆(4),所述固定管(2)上设置有功能密封件(5),所述功能密封件(5)能够在将植骨材料塞入固定管(2)时调节密封板(3)以对固定管(2)进行密封,且在将植骨材料推出时将固定管(2)打开;

所述植骨管主体(1)上活动设置有调节杆(7),所述植骨管主体(1)上还设置有限位件(8),以能够在调节杆(7)按压调节后通过限位件(8)对调节杆(7)进行限位,进而保持固定管(2)的打开和关闭。

2.根据权利要求1所述的一种骨科临床用植骨器,其特征在于:所述功能密封件(5)包括设置在固定管(2)两侧的支撑板(51),两个所述支撑板(51)之间转动设置有主轴(52),所述密封板(3)设置在主轴(52)上,所述主轴(52)上设置有齿轮(53);

还包括有调节件(6),所述调节件(6)设置在植骨管主体(1)内部,以驱使密封板(3)的转动调节。

3.根据权利要求2所述的一种骨科临床用植骨器,其特征在于:所述调节件(6)包括设置在固定管(2)靠近齿轮(53)一侧的滑动座(61),所述滑动座(61)内滑动设置有齿条(62),所述齿条(62)与齿轮(53)相配使用,所述齿条(62)顶部设置有移位连杆(63),所述调节杆(7)与移位连杆(63)相连接。

4.根据权利要求3所述的一种骨科临床用植骨器,其特征在于:所述固定管(2)上开设有矩形槽(31),且所述固定管(2)位于密封板(3)下方的部分开设有U形槽(32),保证密封板(3)对固定管(2)的密封效果;

所述主轴(52)与固定管(2)之间的距离为密封板(3)厚度的一半,以使所述密封板(3)与固定管(2)内壁相贴合。

5.根据权利要求4所述的一种骨科临床用植骨器,其特征在于:所述限位件(8)包括设置在植骨管主体(1)内部的弹簧(81),所述弹簧(81)端部设置有限位球(82),所述调节杆(7)上开设有弧形槽(83),所述弧形槽(83)设置有多个,且所述弧形槽(83)与限位球(82)相配合使用。
