专利号: 2021222409251
申请人: 青岛金广进食品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

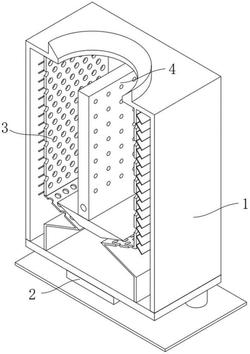

1.一种辣椒去籽装置,包括去籽箱(1)、震动组件(2)、筛分组件(3)、吹扫组件(4)和输气管(5),所述去籽箱(1)底部置有震动组件(2),其内部两侧和下方均设置为筛分组件(3),其内部上中央位置竖向设有吹扫组件(4),所述输气管(5)穿过去籽箱(1)侧壁与吹扫组件(4)的进气端相连,其特征在于,

所述去籽箱(1)包括箱体(11)、进料口(12)、侧板(13)和顶部开孔的内筒(14),所述箱体(11)为单侧纵向开口状结构,侧向开口位置竖向安装有侧板(13),箱体(11)内侧底部纵向增设有内筒(14),箱体(11)顶部竖向开设为进料口(12),所述侧板(13)上箱体(11)侧壁与内筒(14)侧壁之间设置有第一出料口(13A),侧板(13)上内筒(14)内侧位置纵向设有第二出料口(13B)。

2.根据权利要求1所述的一种辣椒去籽装置,其特征在于,所述筛分组件(3)包括第一滤板(31)、百叶板(32)、第二滤板(33)、定位板(34)和楔形槽(35),所述第一滤板(31)斜向设置于内筒(14)顶部两侧,第一滤板(31)与内筒(14)之间竖向形成楔形槽(35)结构,第一滤板(31)末端竖向设有与箱体(11)顶部连接的第二滤板(33),所述定位板(34)水平置于两第一滤板(31)之间,且定位板(34)与两第一滤板(31)形成Y形通道。

3.根据权利要求2所述的一种辣椒去籽装置,其特征在于,所述震动组件(2)包括底座(21)、弹簧(22)和震动电机(23),所述底座(21)通过多个弹簧(22)竖向与箱体(11)底部弹性连接,且震动电机(23)置于箱体(11)底部中央。

4.根据权利要求3所述的一种辣椒去籽装置,其特征在于,所述百叶板(32)斜向置于第二滤板(33)外侧,其高位端均置于每层滤孔的顶部。

5.根据权利要求4所述的一种辣椒去籽装置,其特征在于,所述吹扫组件(4)包括母管(41)、支管(42)、出气孔(43)和吹扫板(44),所述吹扫板(44)竖向置于定位板(34)上方,其底部内侧竖向设有母管(41),其内侧竖向设有多根与母管(41)导通的支管(42),支管(42)两侧开设有若干个出气孔(43)。

6.根据权利要求5所述的一种辣椒去籽装置,其特征在于,所述出气孔(43)以输气管(5)端为中心,其直径分别纵向、竖向向外扩大。

7.根据权利要求6所述的一种辣椒去籽装置,其特征在于,所述出气孔(43)由内向外设置为扩径状(43A)。

8.根据权利要求6所述的一种辣椒去籽装置,其特征在于,所述出气孔(43)设置为水平状直孔(43C)结构,直孔(43C)中间处轴向套设有宽孔(43B)。

9.根据权利要求6所述的一种辣椒去籽装置,其特征在于,所述出气孔(43)设置为斜孔(43D)结构,其中间处设置为缩颈状(43E)。
