专利号: 2021222839476
申请人: 芜湖冠东工业技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

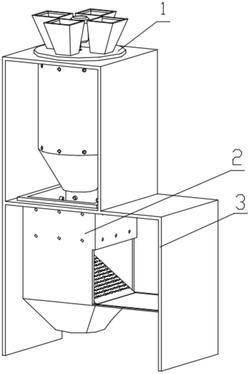

1.一种用于秸秆造纸的秸秆清洗装置,包括:一次冲洗装置(1)、二次冲洗装置(2)、机架(3);

其特征在于:所述一次冲洗装置(1)下方安装有二次冲洗装置(2),一次冲洗装置(1)和二次冲洗装置(2)均安装于机架(3)上;

所述一次冲洗装置(1)包括:电机(11)、一次冲洗罐(12)、一次冲洗器(13)、搅拌桨(14);

所述一次冲洗罐(12)安装于机架(3)上部;

所述电机(11)安装于一次冲洗罐(12)顶部,电机(11)的轴延伸至一次冲洗罐(12)内控制搅拌桨(14);

所述搅拌桨(14)设置在一次冲洗罐(12)内;

所述搅拌桨(14)包括:搅拌轴(141)、直搅拌桨叶(142)、斜搅拌桨叶(143);

所述搅拌轴(141)与电机(11)的轴连接,并设置在一次冲洗罐(12)内,搅拌轴(141)固定直搅拌桨叶(142)、斜搅拌桨叶(143);

所述斜搅拌桨叶(143)为螺旋结构,其叶片螺旋方向为左下方至右上方螺旋,直搅拌桨叶(142)与斜搅拌桨叶(143)自上而下依次设置在搅拌轴(141)上;

所述二次冲洗装置(2)包括:二次冲洗罐(21)、二次冲洗器(22);

所述二次冲洗罐(21)安装于机架(3)下部,其一侧面的开口处设有横板(212),二次冲洗罐(21)内部设有漏板(211)和漏水板(213),漏板(211)水平固定设置在二次冲洗罐(21)侧壁面,漏水板(213)上有多个细小的圆形孔洞,倾斜放置在漏板(211)下方的二次冲洗罐(21)内,其较低的一端贯穿二次冲洗罐(21)开口并延伸至横板(212)上;

所述二次冲洗器(22)的数量有多个,分别设置在漏板(211)上方二次冲洗罐(21)的内侧壁上、以及设置在漏板(211)和漏水板(213)之间二次冲洗罐(21)的内侧壁上。

2.根据权利要求1所述的一种用于秸秆造纸的秸秆清洗装置,其特征在于:所述一次冲洗罐(12)的顶部设有四个进料斗(121)。

3.根据权利要求2所述的一种用于秸秆造纸的秸秆清洗装置,其特征在于:所述搅拌轴(141)为顺时针转动,搅拌轴(141)转动带动直搅拌桨叶(142)和斜搅拌桨叶(143)一起搅拌秸秆,搅拌桨(14)顺时针转动产生一部分向上的风力。

4.根据权利要求3所述的一种用于秸秆造纸的秸秆清洗装置,其特征在于:所述漏板(211)由多个间隔一定距离的套筒组成。

5.根据权利要求4所述的一种用于秸秆造纸的秸秆清洗装置,其特征在于:所述电机(11)间歇性工作,该设置的目的是便于清洗时将污泥的秸秆与洗净的秸秆分开。

6.根据权利要求5所述的一种用于秸秆造纸的秸秆清洗装置,其特征在于:所述一次冲洗罐(12)、二次冲洗器(22)喷射水的角度不同。
