专利号: 2021223070998
申请人: 魏太银
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

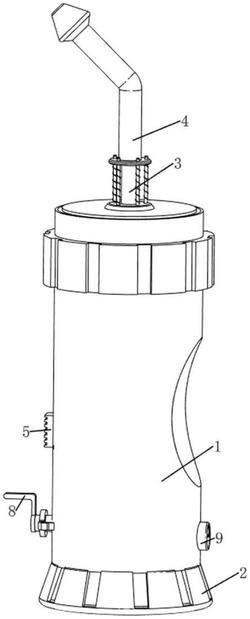

1.一种口鼻科鼻腔清洗装置,其特征是,包括有支撑框架(1)、放置板(2)、下料管(3)、缓冲机构(4)和按压机构(5),支撑框架(1)底部设有放置板(2),支撑框架(1)顶部中间设有下料管(3),下料管(3)和支撑框架(1)之间设有缓冲机构(4),支撑框架(1)上设有按压机构(5)。

2.根据权利要求1所述的一种口鼻科鼻腔清洗装置,其特征是,缓冲机构(4)包括有喷头(41)、第一支撑杆(42)和第一弹簧(43),支撑框架(1)顶部沿下料管(3)外围方向均匀设有多个第一支撑杆(42),第一支撑杆(42)之间滑动式连接有喷头(41),喷头(41)和下料管(3)滑动式连接,喷头(41)底部和第一支撑杆(42)一侧之间均设有第一弹簧(43)。

3.根据权利要求2所述的一种口鼻科鼻腔清洗装置,其特征是,按压机构(5)包括有第一支撑块(51)、下料筒(52)、第二支撑块(53)、第二弹簧(54)、按块(55)、推板(56)和第三弹簧(57),支撑框架(1)内壁设有第一支撑块(51),第一支撑块(51)上设有下料筒(52),下料管(3)和下料筒(52)连通,支撑框架(1)内底壁设有两个第二支撑块(53),第二支撑块(53)之间滑动式连接有按块(55),按块(55)顶部两侧和第二支撑块(53)之间均设有第二弹簧(54),按块(55)上设有推板(56),推板(56)和下料筒(52)滑动式连接,推板(56)和下料筒(52)底部之间设有第三弹簧(57)。

4.根据权利要求3所述的一种口鼻科鼻腔清洗装置,其特征是,还包括有抵料机构(6),抵料机构(6)包括有第一按压块(61)、伸缩杆(62)、第四弹簧(63)、支撑架(64)和楔形块(65),推板(56)设有第一按压块(61),支撑框架(1)内壁两侧均连接有两个伸缩杆(62),伸缩杆(62)内均设有第四弹簧(63),两个伸缩杆(62)内侧之间均设有支撑架(64),支撑架(64)和下料筒(52)滑动式连接,支撑架(64)中间均设有楔形块(65)。

5.根据权利要求4所述的一种口鼻科鼻腔清洗装置,其特征是,还包括有下料机构(7),下料机构(7)包括有第二按压块(71)、第三支撑块(72)、第三支撑杆(73)、第一挡板(74)和第五弹簧(75),第一按压块(61)两侧均连接有第二按压块(71),支撑框架(1)内壁两侧均连接有两个第三支撑块(72),两个第三支撑块(72)之间均设有第三支撑杆(73),第三支撑杆(73)之间滑动式连接有第一挡板(74),第一挡板(74)和第二按压块(71)接触配合,第一挡板(74)一侧和同侧的第三支撑块(72)之间均设有第五弹簧(75)。

6.根据权利要求5所述的一种口鼻科鼻腔清洗装置,其特征是,还包括有旋转机构(8),旋转机构(8)包括有第四支撑块(81)、搅拌叶(82)和转手(83),支撑框架(1)下部一侧设有第四支撑块(81),第四支撑块(81)和支撑框架(1)之间转动式连接有搅拌叶(82),搅拌叶(82)一侧设有转手(83)。

7.根据权利要求6所述的一种口鼻科鼻腔清洗装置,其特征是,还包括有打开机构(9),打开机构(9)包括有第五支撑块(91)、第二挡板(92)、第六支撑块(93)和第六弹簧(94),支撑框架(1)一侧设有第五支撑块(91),第五支撑块(91)内中间转动式连接有第二挡板(92),第二挡板(92)一侧设有第六支撑块(93),第六支撑块(93)和第二挡板(92)一侧之间设有第六弹簧(94)。

8.根据权利要求7所述的一种口鼻科鼻腔清洗装置,其特征是,转手(83)上设有橡胶片。
