专利号: 2021223087965
申请人: 苏州启遥机电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-01-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

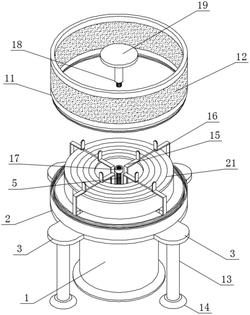

1.一种通风电机零部件生产用的夹持装置,包括固定座(1)、底座(2)和支撑板(3),其特征在于:所述固定座(1)的顶部安装有底座(2),所述底座(2)的外表面安装有支撑板(3);所述固定座(1)的内底壁设置有伺服电机(4),所述伺服电机(4)的输出端连接于限位丝杆(5),所述限位丝杆(5)的外表面从上至下依次螺纹连接有限位座(6)和衔接座(7);所述限位座(6)的外表面通过转轴连接有限位杆(8),所述衔接座(7)的外表面通过转轴连接有衔接杆(9)。2.根据权利要求1所述的一种通风电机零部件生产用的夹持装置,其特征在于:所述底座(2)顶部的外侧开设有螺纹滑槽,所述螺纹滑槽的内部螺纹连接有螺纹环(10),所述螺纹环(10)的顶部设置有防护罩(11),所述防护罩(11)的外表面和内壁均开设有限位槽,所述限位槽的内壁设置有集尘网架(12)。3.根据权利要求1所述的一种通风电机零部件生产用的夹持装置,其特征在于:所述支撑板(3)的底部安装有支撑杆(13),所述支撑杆(13)的底部安装有防滑底座(14)。4.根据权利要求1所述的一种通风电机零部件生产用的夹持装置,其特征在于:所述底座(2)的顶部开设有限位滑槽,所述限位滑槽的内部滑动连接有限位滑块,所述限位滑块的顶部连接有限位夹(15),所述底座(2)的内底壁开设有衔接滑槽,所述衔接滑槽内部滑动连接有衔接滑块,所述衔接滑块的顶部连接有衔接夹(16),所述衔接夹(16)的顶部开设有活动槽,且衔接夹(16)位于活动槽的内侧。5.根据权利要求1所述的一种通风电机零部件生产用的夹持装置,其特征在于:所述限位丝杆(5)的顶部设置有连接座(17),所述连接座(17)的内部螺纹连接有固定杆(18),所述固定杆(18)的顶部设置有挡板(19)。6.根据权利要求4所述的一种通风电机零部件生产用的夹持装置,其特征在于:所述限位夹(15)和衔接夹(16)的前端均设置有挤压块(20),且限位夹(15)的表面通过转轴连接于限位杆(8)的前端,衔接夹(16)的表面通过转轴连接于衔接杆(9)的前端。7.根据权利要求1所述的一种通风电机零部件生产用的夹持装置,其特征在于:所述底座(2)的顶部安装有放置座(21)所述放置座(21)的顶部开设有定位滑槽(22),且限位夹(15)和衔接夹(16)的底部的一侧均设置有定位滑块,且定位滑块滑动连接于定位滑槽(22)的内部。
