专利号: 2021223140990
申请人: 刘英连
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

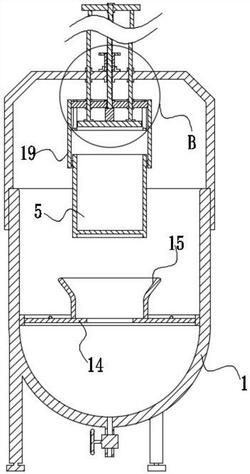

1.一种化妆品原料的提取装置,其特征在于:包括内盛有有机溶剂的缸体(1),所述缸体(1)内设置有支撑件(2),缸体(1)顶部架设有龙门架(3),龙门架(3)上设置有压榨机构,所述压榨机构包括滑动连接在龙门架(3)底部对的环体(4)、转动连接在环体(4)底部的压榨滤筒(5)、压榨块(6)以及丝杆(7),所述龙门架(3)顶部转动连接有与丝杆(7)滑动连接的轴套(8),且龙门架(3)上还设置有驱动轴套(8)转动的驱动组件,所述环体(4)侧壁对称开设有滑口(9),两组所述滑口(9)之间滑动连接有轴杆(10),所述轴杆(10)中部设置有杆套(11),所述压榨块(6)顶部设置有顶块(12),所述顶块(12)直径大于杆套(11)内径,所述丝杆(7)穿出轴套(8)并螺纹穿过龙门架(3),且丝杆(7)底端穿过杆套(11)并转动连接在顶块(12)顶部。

2.根据权利要求1所述的一种化妆品原料的提取装置,其特征在于,所述缸体(1)上还设置有过滤槽体(13)。

3.根据权利要求1所述的一种化妆品原料的提取装置,其特征在于,所述支撑件(2)包括固定连接在缸体(1)底部内的固定环、固定在固定环内的同心支板(14)以及固定在同心支板(14)顶侧的限位管(15),所述限位管(15)包括与锥罩部以及滤管部,所述压榨滤筒(5)能抵触同心支板(14)。

4.根据权利要求1所述的一种化妆品原料的提取装置,其特征在于,所述轴杆(10)上还对称设置有导套(16),所述丝杆(7)顶部转动连接有限位板(17),所述限位板(17)底侧对称设置有导杆(18),所述导杆(18)分别穿过龙门架(3)并穿出导套(16)且与压榨块(6)固定连接。

5.根据权利要求1所述的一种化妆品原料的提取装置,其特征在于,所述轴杆(10)两端分别穿出滑口(9),且轴杆(10)两端均设置有转接架(19),所述转接架(19)底部分别与压榨滤筒(5)转动连接。

6.根据权利要求1所述的一种化妆品原料的提取装置,其特征在于,所述丝杆(7)侧壁对称开设有滑槽(20),所述轴套(8)圆周内侧壁对称设置有与滑槽(20)滑动配合的滑条(21)。

7.根据权利要求1所述的一种化妆品原料的提取装置,其特征在于,所述轴套(8)顶部设置有传动齿轮(22),所述驱动组件包括与传动齿轮(22)啮合的驱动齿轮(23)以及驱动驱动齿轮(23)转动的电机(24)。
