专利号: 2021223337693
申请人: 上海楚辞商贸有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-12-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

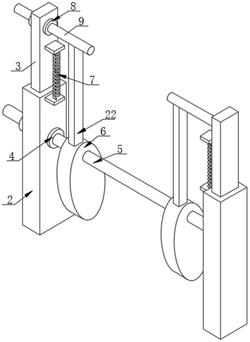

1.一种金银饰品加工用表面磨削装置,包括工作台(1),其特征在于:所述工作台(1)的上表面与两个支撑柱(2)的下表面固定连接,所述支撑柱(2)内套接有伸缩柱(3),两个所述支撑柱(2)内均卡接有第一轴承(4),两个所述第一轴承(4)内套接有同一个第一转轴(5);

所述第一转轴(5)的外表面卡接有两个调节盘(6),两个所述伸缩柱(3)内均卡接有第二轴承(8),两个所述第二轴承(8)内均套接有第二转轴(9),两个所述第二转轴(9)的相对面均固定连接有电动伸缩杆(10),两个所述电动伸缩杆(10)的相对面均固定连接有固定块(11),左侧所述第二转轴(9)的外表面和第一转轴(5)的外表面均卡接有第一伞齿(12);

所述第一伞齿(12)的下表面与第二伞齿(13)的右侧面啮合,两个所述第二伞齿(13)内卡接有同一个第三转轴(14),所述工作台(1)的上表面与固定板(21)的下表面固定连接,所述固定板(21)的下表面与液压杆(17)的顶端固定连接。

2.根据权利要求1所述的一种金银饰品加工用表面磨削装置,其特征在于:所述液压杆(17)的底端与支撑板(18)的上表面固定连接,所述支撑板(18)的下表面与磨削装置(19)的上表面固定连接。

3.根据权利要求1所述的一种金银饰品加工用表面磨削装置,其特征在于:所述调节盘(6)的上表面与控制柱(22)的下表面搭接,所述伸缩柱(3)的下表面和支撑柱(2)的上表面分别与弹簧(7)的两端固定连接。

4.根据权利要求3所述的一种金银饰品加工用表面磨削装置,其特征在于:所述第二转轴(9)的下表面与控制柱(22)的上表面固定连接,所述固定块(11)设置为“n”形。

5.根据权利要求1所述的一种金银饰品加工用表面磨削装置,其特征在于:所述第三转轴(14)的外表面套接有第三轴承(15),所述第三转轴(14)的底端与电机(16)的输出轴固定连接。

6.根据权利要求5所述的一种金银饰品加工用表面磨削装置,其特征在于:所述电机(16)的上表面与工作台(1)的下表面固定连接,所述第三轴承(15)的外表面卡接在工作台(1)内。

7.根据权利要求2所述的一种金银饰品加工用表面磨削装置,其特征在于:所述支撑板(18)的上表面设置有碎屑处理装置(20),所述碎屑处理装置(20)的背面与固定板(21)内壁的正面固定连接。
