专利号: 2021223525870
申请人: 石家庄市明远锻件制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

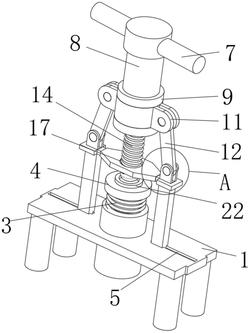

1.一种液压元件压紧力调节装置,其特征在于,包括:底板(1);

液压元件本体(2),所述液压元件本体(2)位于底板(1)中部;

弹簧(3),所述弹簧(3)位于液压元件本体(2)顶部;

挤压板(4),所述挤压板(4)位于弹簧(3)远离液压元件本体(2)的一端;

滑槽(5),所述滑槽(5)位于底板(1)对称两端;

调节组件(6),所述调节组件(6)可以对液压元件本体(2)的压紧力进行调节。

2.根据权利要求1所述的一种液压元件压紧力调节装置,其特征在于:所述调节组件(6)包括转动杆(7),所述转动杆(7)中部穿插固定有转轴(8),所述转轴(8)底端设有固定环(9),所述固定环(9)设有转轴(8)底端,所述固定环(9)外转动连接有转动块(10),所述转动块(10)对称两端均设有第一凵形块(11),所述第一凵形块(11)上均转动连接有连接杆(12),所述连接杆(12)远离第一凵形块(11)的一端转动连接有第二凵形块(13),所述固定环(9)远离转轴(8)的一端固定连接有螺纹杆(14),所述螺纹杆(14)外侧设有支撑组件(15)。

3.根据权利要求2所述的一种液压元件压紧力调节装置,其特征在于:所述支撑组件(15)包括支撑板(16),所述支撑板(16)中部设有与螺纹杆(14)螺纹转动连接的螺纹孔(18),且支撑板(16)的对称两端均设有插槽(19),所述插槽(19)内均滑动插接有滑杆(20),所述滑杆(20)远离插槽(19)的一端固定在第二凵形块(13)底部,所述滑杆(20)远离第二凵形块(13)的一端设有固定杆(21),所述固定杆(21)底部均设有凸起(22),所述凸起(22)在滑槽(5)内滑动连接。

4.根据权利要求1所述的一种液压元件压紧力调节装置,其特征在于:所述挤压板(4)靠近螺纹杆(14)的一端设有用于卡接螺纹杆(14)的卡接环(23)。

5.根据权利要求4所述的一种液压元件压紧力调节装置,其特征在于:所述螺纹杆(14)靠近挤压板(4)的一端设有摩擦块(24)。
