专利号: 2021223570448
申请人: 常熟理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

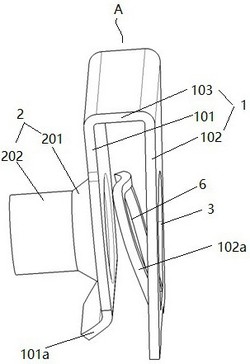

1.一种汽车塑料零部件的安装紧固件,包括U型卡本体和螺纹孔设置部,所述U型卡本体包括第一侧壁、第二侧壁以及U型连接部,所述U型连接部分别与所述第一侧壁、第二侧壁的顶边连接,所述螺纹孔设置部是由所述第一侧壁向背离所述第二侧壁的方向延伸的凸台,所述螺纹孔设置部沿自身轴向设置螺纹孔,所述第一侧壁、第二侧壁分别设有与所述螺纹孔位置相对应的第一通孔,其特征在于,所述第一侧壁或第二侧壁设有弹性簧片,所述弹性簧片倾斜于所述第一侧壁和所述第二侧壁,所述弹性簧片与所述第一侧壁或第二侧壁的连接端靠近所述U型卡本体的开口侧,所述弹性簧片的活动端靠近所述U型连接部,所述弹性簧片设有与所述第一通孔位置相对应的第二通孔。

2.根据权利要求1所述的汽车塑料零部件的安装紧固件,其特征在于,所述第一通孔、第二通孔的孔径大于所述螺纹孔的孔径。

3.根据权利要求1所述的汽车塑料零部件的安装紧固件,其特征在于,所述U型卡本体的开口侧形成由内向外渐扩的扩口。

4.根据权利要求3所述的汽车塑料零部件的安装紧固件,其特征在于,所述第一侧壁靠近所述U型卡本体的开口侧的边沿向背离所述第二侧壁的方向弯折形成弯折部,所述弯折部与所述第二侧壁之间形成所述扩口。

5.根据权利要求4所述的汽车塑料零部件的安装紧固件,其特征在于,所述弹性簧片连接于所述第二侧壁。

6.根据权利要求1所述的汽车塑料零部件的安装紧固件,其特征在于,所述凸台包括锥形台段和柱形段,所述锥形台段位于所述柱形段与所述第一侧壁之间,所述锥形台段与所述柱形段的连接端截面小于所述锥形台段的另一端截面。

7.根据权利要求6所述的汽车塑料零部件的安装紧固件,其特征在于,所述锥形台段为圆锥台,所述柱形段为圆柱形。
