专利号: 2021223627840
申请人: 彭军
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

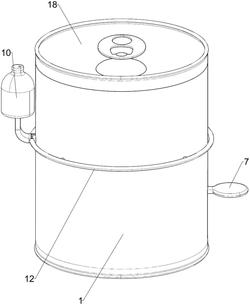

1.一种医疗门诊废弃棉签收集装置,包括有收集桶(1)、固定板(2)、转轴(3)、轴承(4)、齿轮(5)、第一齿条(6)、踏板(7)、第二齿条(8)和顶杆(9),收集桶(1)内壁前侧下部焊接有固定板(2),固定板(2)内侧之间转动式设有转轴(3),转轴(3)上安装有轴承(4),轴承(4)上设有齿轮(5),固定板(2)前侧与收集桶(1)前侧滑动式设有踏板(7),踏板(7)后侧第一齿条(6),固定板(2)后侧滑动式设有顶杆(9),顶杆(9)底部安装有第二齿条(8),第一齿条(6)与第二齿条(8)均与齿轮(5)配合,其特征在于,还包括有消毒瓶(10)、弯管(11)、导管(12)、喷口(13)、挡板(14)、拉杆(15)、固定座(16)、扭簧(17)和盖板(18),收集桶(1)外壁左侧中部安装有消毒瓶(10),消毒瓶(10)下部嵌入式设有弯管(11),收集桶(1)外壁中部绕设有导管(12),导管(12)的左侧与弯管(11)连通,导管(12)上间隔设有多个喷口(13),多个喷口(13)均穿入收集桶(1)内,弯管(11)右侧下部滑动式设有挡板(14),收集桶(1)左侧滑动式设有拉杆(15),拉杆(15)底端与挡板(14)连接,收集桶(1)外壁后侧上部焊接有固定座(16),固定座(16)上转动式设有盖板(18),盖板(18)左右两侧均套装有扭簧(17),扭簧(17)的两端分别连接在固定座(16)和盖板(18)上。

2.根据权利要求1所述的一种医疗门诊废弃棉签收集装置,其特征在于,还包括有弹簧(19)和顶块(20),拉杆(15)顶端焊接有顶块(20),顶块(20)与盖板(18)配合,拉杆(15)上套装有弹簧(19),弹簧(19)的两端分别连接在顶块(20)和收集桶(1)上。

3.根据权利要求1所述的一种医疗门诊废弃棉签收集装置,其特征在于,消毒瓶(10)上部安装有盖子,盖子能有效的避免消毒液挥发。

4.根据权利要求1所述的一种医疗门诊废弃棉签收集装置,其特征在于,踏板(7)表面设有橡胶条,橡胶条能避免踏板(7)从医护人员手部滑落。

5.根据权利要求1所述的一种医疗门诊废弃棉签收集装置,其特征在于,弯管(11)下部均具有弧度,弯管(11)的弧度能使消毒液快速的滑入导管(12)内。

6.根据权利要求1所述的一种医疗门诊废弃棉签收集装置,其特征在于,盖板(18)上部转动式设有挡板(14),挡板(14)能避免消毒液喷至医护人员身上造成污染。
