专利号: 2021223657066
申请人: 郑思绵
专利类型:实用新型
专利状态:已下证
专利领域: 焙烤;制作或处理面团的设备;焙烤用面团〔1,8〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

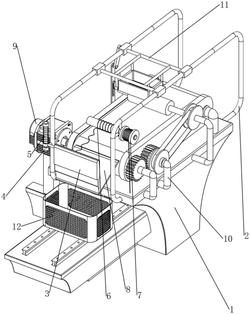

1.一种生活用面团等距切割设备,包括有支撑台(1)和第一支撑柱(2),支撑台(1)前后两侧之间连接有两根第一支撑柱(2),其特征在于,还包括有切割刀(3)、第一滑杆(4)、弹簧(5)、拉绳(6)、第一转轴(7)、固定杆(71)、斜板(8)、传送机构(9)和研磨机构(10),左侧的第一支撑柱(2)前侧中部设有第一滑杆(4),第一滑杆(4)上滑动式设有切割刀(3),第一滑杆(4)上绕有弹簧(5),弹簧(5)连接在第一滑杆(4)与切割刀(3)之间,右侧的第一支撑柱(2)内侧前部上侧设有固定杆(71),固定杆(71)内侧转动式设有第一转轴(7),第一转轴(7)右部绕有拉绳(6),拉绳(6)与固定杆(71)滑动式连接,拉绳(6)与切割刀(3)连接,支撑台(1)前侧上部设有斜板(8),切割刀(3)与斜板(8)配合,支撑台(1)上部设有传送机构(9),传送机构(9)与斜板(8)配合,支撑台(1)右侧上部设有研磨机构(10),研磨机构(10)与传送机构(9)连接。

2.如权利要求1所述的一种生活用面团等距切割设备,其特征在于,传送机构(9)包括有第一支撑板(91)、电机(92)、第一旋转轴(93)、第一固定柱(94)、防护壳(95)、第二固定柱(96)和第一传动组件(97),支撑台(1)前侧设有第一支撑板(91),第一支撑板(91)顶部左侧安装有电机(92),支撑台(1)右侧上部前侧设有第一固定柱(94),支撑台(1)顶侧后部左右两侧均设有第二固定柱(96),第一固定柱(94)与电机(92)的输出轴之间以及两根第二固定柱(96)之间均连接有第一旋转轴(93),第一旋转轴(93)与第一固定柱(94)和第二固定柱(96)转动式连接,两根第二固定柱(96)上部均设有防护壳(95),防护壳(95)与第一旋转轴(93)转动式连接,前后两侧的第一旋转轴(93)之间连接有第一传动组件(97),第一传动组件(97)与防护壳(95)滑动式连接,第一传动组件(97)与斜板(8)配合。

3.如权利要求2所述的一种生活用面团等距切割设备,其特征在于,研磨机构(10)包括有齿轮(101)、第三固定柱(102)、第二传动组件(103)、第二旋转轴(104)、研磨柱(105)和支撑杆(106),支撑台(1)右部上侧前部设有第三固定柱(102),第三固定柱(102)上侧与前侧的第一旋转轴(93)右部均设有齿轮(101),后侧的齿轮(101)与第三固定柱(102)转动式连接,前后两侧的齿轮(101)相互啮合,支撑台(1)右侧上部设有支撑杆(106),支撑杆(106)左侧上部转动式设有第二旋转轴(104),第二旋转轴(104)与后侧的齿轮(101)之间连接有第二传动组件(103),第二旋转轴(104)上设有研磨柱(105),研磨柱(105)与第一传动组件(97)配合。

4.如权利要求3所述的一种生活用面团等距切割设备,其特征在于,还包括有撒粉机构(11),撒粉机构(11)包括有固定块(111)、第一固定板(112)、第一活动板(113)、第二活动板(114)、第二滑杆(115)和撒粉箱(116),支撑台(1)顶部左侧设有固定块(111),第一支撑柱(2)上滑动式设有第二滑杆(115),第二滑杆(115)左侧后部转动式设有第二活动板(114),第二活动板(114)与固定块(111)之间转动式连接有第一活动板(113),第二旋转轴(104)左侧设有第一固定板(112),第一固定板(112)与第一活动板(113)滑动式连接,第二滑杆(115)底部设有撒粉箱(116)。

5.如权利要求4所述的一种生活用面团等距切割设备,其特征在于,还包括有收集机构(12),收集机构(12)包括有滑轨(121)、收集筐(122)和第二滑块(123),第一支撑板(91)顶部左右两侧均设有滑轨(121),两根滑轨(121)上均滑动式设有第二滑块(123),两块第二滑块(123)顶部之间连接有收集筐(122)。

6.如权利要求5所述的一种生活用面团等距切割设备,其特征在于,弹簧(5)的作用是辅助切割刀(3)复位。
