专利号: 2021223702358
申请人: 罗为
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种环境检测用空气质量检测设备,包括设备壳体(1),所述设备壳体(1)中设置有控制器、检测装置和通讯装置,所述检测装置与控制器电性相连,所述控制器通过通讯装置与外界进行通讯,其特征在于,所述设备壳体(1)的左侧壁上设置有上进气孔和下进气孔,所述上进气孔处安装有上进气管(2),所述上进气管(2)的右端设置有封口板(8),所述检测装置的检测探头穿过上进气管(2)的管壁位于上进气管(2)中,所述下进气孔处安装有下进气管(3),所述设备壳体(1)的右侧壁上设置出气孔,所述出气孔处安装有出气管(4),所述上进气管(2)、下进气管(3)和出气管(4)均位于设备壳体(1)中;所述设备壳体(1)中还设置有风机(5)、文丘里管(6)和连接管(7),所述风机(5)与控制器电性相连,所述风机(5)的进风口与下进气管(3)相连,所述文丘里管(6)的进气端和出气端分别与风机(5)的出风口和出气管(4)相连,所述文丘里管(6)的负压吸气端通过连接管(7)与上进气管(2)的右端相连。

2.根据权利要求1所述的一种环境检测用空气质量检测设备,其特征在于,所述下进气管(3)的左端内壁上设置有内螺纹结构,所述下进气管(3)的左端螺纹连接有空气过滤组件(9)。

3.根据权利要求2所述的一种环境检测用空气质量检测设备,其特征在于,所述空气过滤组件(9)包括拧动部、圆管部以及过滤网(10),所述拧动部设置于圆管部的左端,所述圆管部的外壁上设置有外螺纹结构,所述圆管部螺纹安装于下进气管(3)中,所述过滤网(10)设置于圆管部中。

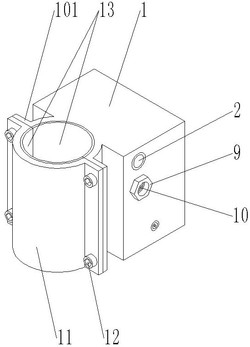

4.根据权利要求1‑3任意一项所述的一种环境检测用空气质量检测设备,其特征在于,所述设备壳体(1)的后壁上设置有半圆管部(101),所述半圆管部(101)可拆卸的连接有半圆管(11),所述半圆管部(101)和半圆管(11)的管径相同。

5.根据权利要求4所述的一种环境检测用空气质量检测设备,其特征在于,所述半圆管部(101)和半圆管(11)的两端均设置有延伸平板部,所述半圆管部(101)的延伸平板部上设置有连接螺纹孔,所述半圆管(11)的延伸平板部上设置有与连接螺纹孔一一对应的连接通孔,所述半圆管部(101)和半圆管(11)通过连接螺栓(12)相连,所述连接螺栓(12)的杆部穿过半圆管(11)的连接通孔拧入半圆管部(101)的连接螺纹孔中。

6.根据权利要求5所述的一种环境检测用空气质量检测设备,其特征在于,所述半圆管部(101)和半圆管(11)的内壁上均设置有橡胶垫(13),所述橡胶垫(13)呈半圆管状,所述橡胶垫(13)的外径与半圆管部(101)和半圆管(11)的管径相同。
