专利号: 202122370288X
申请人: 罗为
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

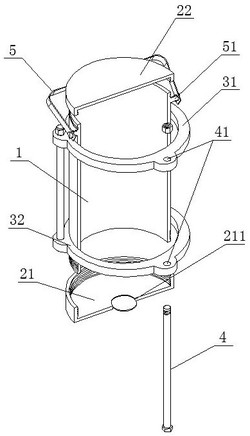

1.一种环境检测用污水取样装置,其特征在于:包括中空结构的储样桶体(1)、设置在所述储样桶体(1)下端开口处的密封底板(21)、设置在所述密封底板(21)中部位置的进液口(211)、设置在所述储样桶体(1)上端开口处的密封盖板(22)、设置在所述储样桶体(1)外周中上部的拉手(5)、设置在所述拉手(5)与所述储样桶体(1)相连接处的连接转轴(51)以及设置在所述储样桶体(1)外周的平衡组件,所述进液口(211)上设置有进液阀门。

2.根据权利要求1所述的一种环境检测用污水取样装置,其特征在于,所述密封底板(21)和密封盖板(22)分别通过螺纹结构与所述储样桶体(1)相连接,所述密封底板(21)和所述密封盖板(22)的内壁分别设置有内螺纹,所述储样桶体(1)的两端外周分别设置外螺纹。

3.根据权利要求2所述的一种环境检测用污水取样装置,其特征在于,所述连接转轴(51)的一端与所述储样桶体(1)的外周固定连接,所述连接转轴(51)远离与所述储样桶体(1)相连接的一端设置有与所述拉手(5)相适配的转动槽。

4.根据权利要求3所述的一种环境检测用污水取样装置,其特征在于,所述平衡组件包括设置在所述储样桶体(1)外周的第一支撑板(31)、与所述第一支撑板(31)相对设置的第二支撑板(32)以及设置在所述第一支撑板(31)和第二支撑板(32)之间的连接螺杆(4),所述第一支撑板(31)设置在所述储样桶体(1)外周的中上部,所述第二支撑板(32)设置在所述储样桶体(1)外周的中下部,且第一支撑板(31)和第二支撑板(32)分别与所述储样桶体(1)固定连接。

5.根据权利要求4所述的一种环境检测用污水取样装置,其特征在于,所述连接螺杆(4)设置为三个,且每个所述的连接螺杆(4)以第一支撑板(31)和第二支撑板(32)的圆心为中心点周向阵列设置。

6.根据权利要求5所述的一种环境检测用污水取样装置,其特征在于,所述连接螺杆(4)贯穿于第一支撑板(31)和第二支撑板(32)与固定螺母相连接,且第一支撑板(31)和第二支撑板(32)上分别设置与所述连接螺杆(4)相适配的连接孔(41),所述连接孔(41)的内壁设置为光滑的圆弧面。
