专利号: 202122378463X
申请人: 陈克富
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

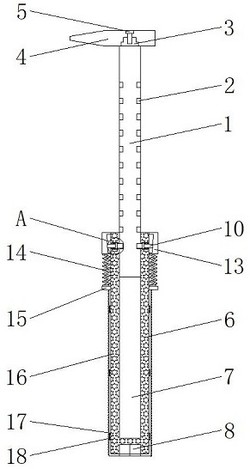

1.一种钢筋桁架楼承板底模拆除工具,包括工具主体(1),其特征在于:所述工具主体(1)的两侧均开设有多个定位孔(2),所述工具主体(1)的顶部固定有定位块(3),所述定位块(3)的顶部通过螺栓(5)安装有撬板(4),所述工具主体(1)的外表面套接有延长杆(6),所述延长杆(6)的内部开设有第一空腔(7),所述延长杆(6)的内部两侧均开设有第二空腔(9),所述第二空腔(9)的内部安装有拉簧(12),所述拉簧(12)的一端安装有滑板(10),所述滑板(10)的一侧连接有延伸至定位孔(2)的定位柱(11),所述滑板(10)的另一侧固定有延伸至延长杆(6)外部的活动杆(21),所述活动杆(21)的一端连接有卡扣(13),所述延长杆(6)的两侧均固定有固定板(15),所述卡扣(13)的底部通过弹簧(14)与固定板(15)相连接,所述延长杆(6)的外表面安装有吸汗防滑套(16),所述吸汗防滑套(16)的外表面开设有多个导水槽(19),所述吸汗防滑套(16)的内部开设有多个滑槽(17),所述滑槽(17)的内部安装有易拉胶(18),所述延长杆(6)的底部开设有螺帽孔(8)。

2.根据权利要求1所述的一种钢筋桁架楼承板底模拆除工具,其特征在于:所述撬板(4)的底部开设有定位槽(20),所述定位槽(20)呈“凸”字形。

3.根据权利要求1所述的一种钢筋桁架楼承板底模拆除工具,其特征在于:所述撬板(4)通过螺栓(5)与定位块(3)拆卸连接。

4.根据权利要求1所述的一种钢筋桁架楼承板底模拆除工具,其特征在于:所述滑板(10)与第二空腔(9)滑动连接,所述滑板(10)和拉簧(12)均采用不锈钢材质制作而成。

5.根据权利要求1所述的一种钢筋桁架楼承板底模拆除工具,其特征在于:所述工具主体(1)与第一空腔(7)滑动连接,所述工具主体(1)的长度大于第一空腔(7)的长度。

6.根据权利要求1所述的一种钢筋桁架楼承板底模拆除工具,其特征在于:多个所述滑槽(17)等距分布于吸汗防滑套(16)的内部,所述易拉胶(18)与滑槽(17)相适配,所述易拉胶(18)的一侧与延长杆(6)的外壁相接触。

7.根据权利要求1所述的一种钢筋桁架楼承板底模拆除工具,其特征在于:多个所述定位孔(2)等距分布于工具主体(1)的两侧,所述定位孔(2)与定位柱(11)相适配。
