专利号: 2021223793658
申请人: 王雪曼
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

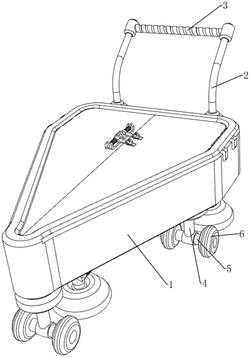

1.一种医疗用血液科试管运输推车,其特征在于,包括:装料框(1),其上连接有第一支撑杆(2);

手柄(3),其连接在第一支撑杆(2)上;

第二支撑杆(4),其连接在装料框(1)上;

第一转轴(5),其转动式地连接在第二支撑杆(4)上,后侧的两个第二支撑杆(4)由第一转轴(5)连接;

轮子(6),其连接在第一转轴(5)上;

夹紧机构(7),其连接在装料框(1)上,夹紧机构(7)用于夹紧试管;

抖动机构(8),其连接在第一转轴(5)上,抖动机构(8)用于防止血液凝固。

2.根据权利要求1所述的一种医疗用血液科试管运输推车,其特征在于,夹紧机构(7)包括:

放置架(71),其滑动式地连接在装料框(1)上,放置架(71)上设有多个试管筒;

第一弹簧(72),其连接在放置架(71)试管筒上;

夹板(73),其连接在第一弹簧(72)上。

3.根据权利要求2所述的一种医疗用血液科试管运输推车,其特征在于,抖动机构(8)包括:

第二转轴(83),其转动式地连接在第二支撑杆(4)上;

凸轮(81),其连接在第二转轴(83)上;

第一皮带(82),其套设在第一转轴(5)与第二转轴(83)上;

套杆(84),其连接在放置架(71)上;

连接杆(85),其连接在套杆(84)上;

活动板(86),其连接在连接杆(85)上,活动板(86)与凸轮(81)配合;

第二弹簧(87),其连接在放置架(71)与装料框(1)之间。

4.根据权利要求3所述的一种医疗用血液科试管运输推车,其特征在于,还包括有定位机构(9),定位机构(9)包括:固定板(94),其连接在装料框(1)上,固定板(94)在第二支撑杆(4)后侧;

固定块(92),其连接在固定板(94)上;

滑套(93),其连接在固定块(92)上;

支撑盘(91),其滑动式地连接在滑套(93)上;

第三弹簧(95),其连接在支撑盘(91)与固定块(92)之间;

卡杆(96),其滑动式地连接在滑套(93)上,卡杆(96)与支撑盘(91)配合。

5.根据权利要求4所述的一种医疗用血液科试管运输推车,其特征在于,还包括有卡位机构(10),卡位机构(10)包括:第一支撑块(101),其连接在装料框(1)上;

第一支撑板(102),其滑动式连接有卡杆(96)上;

第二支撑块(104),其连接在滑套(93)上;

第四弹簧(103),其连接在第二支撑块(104)与第一支撑板(102)之间;

第三转轴(105),其转动式地连接在第一支撑块(101)上;

踏板(106),其连接在第三转轴(105)上;

扭簧(107),其连接在第三转轴(105)与第一支撑块(101)之间;

打杆(108),其连接在踏板(106)上;

楔形块(109),其连接在第一支撑板(102)上,楔形块(109)与打杆(108)配合。

6.根据权利要求5所述的一种医疗用血液科试管运输推车,其特征在于,还包括有冷却机构(11),冷却机构(11)包括:第二支撑板(1101),其连接在装料框(1)上;

电机(1102),其安装在第二支撑板(1101)上;

第四转轴(1103),其转动式地连接在装料框(1)上;

第二皮带(1104),其套设在第四转轴(1103)与电机(1102)输出轴上;

风扇(1105),其连接在第四转轴(1103)上;

第三皮带(1106),其套设在第四转轴(1103)上。

7.根据权利要求6所述的一种医疗用血液科试管运输推车,其特征在于,还包括有打开机构(12),打开机构(12)包括:挡板(1201),其滑动式地连接在装料框(1)上;

第三支撑块(1202),其连接在挡板(1201)上;

第五转轴(1203),其转动式地连接在第三支撑块(1202)上;

限位块(1205),其连接在挡板(1201)上;

卡块(1206),其滑动式地连接在限位块(1205)上;

第六弹簧(1207),其连接在卡块(1206)与限位块(1205)之间;

卡板(1208),其连接在第五转轴(1203)上;

第五弹簧(1204),其连接在两个卡块(1206)之间。

8.根据权利要求7所述的一种医疗用血液科试管运输推车,其特征在于,装料框(1)上开有滑槽。
