专利号: 2021223819075
申请人: 钟奇
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

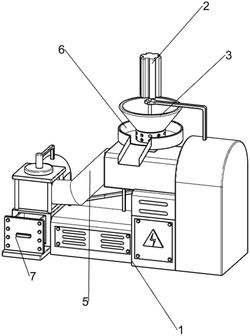

1.一种复合农业用肥料造粒机,其特征是,包括:底座(1);

第一伺服电机(2),底座(1)顶部设有第一伺服电机(2);

旋转搅拌器(4),第一伺服电机(2)输出轴上设有旋转搅拌器(4);

管道(5),底座(1)上部设有管道(5),旋转搅拌器(4)穿过管道(5),并在管道(5)内转动;

选取机构(6),管道(5)上设有选取机构(6);

漏斗(3),选取机构(6)上设有漏斗(3);

储存机构(7),底座(1)左侧设有储存机构(7),储存机构(7)与管道(5)配合。

2.按照权利要求1所述的一种复合农业用肥料造粒机,其特征是,选取机构(6)包括:载物盘(60),管道(5)顶部设有载物盘(60);

滑梯(61),载物盘(60)上设有滑梯(61);

开孔管(62),载物盘(60)中部设有开孔管(62),旋转搅拌器(4)与开孔管(62)转动式连接,开孔管(62)与漏斗(3)连接。

3.按照权利要求2所述的一种复合农业用肥料造粒机,其特征是,储存机构(7)包括:底板(70),底座(1)一侧设有底板(70);

存物盒(71),底板(70)上设有存物盒(71),存物盒(71)与管道(5)连接;

滚珠(72),存物盒(71)内转动式设有多个滚珠(72);

抽屉(73),存物盒(71)内滑动式设有抽屉(73),抽屉(73)在滚珠(72)上滑动;

把手(74),抽屉(73)上设有把手(74)。

4.按照权利要求3所述的一种复合农业用肥料造粒机,其特征是,还包括有敲击机构(8),敲击机构(8)包括:

外壳(80),底座(1)上设有外壳(80),外壳(80)与管道(5)连接;

第一支撑架(81),外壳(80)上设有第一支撑架(81);

第二伺服电机(82),第一支撑架(81)内设有第二伺服电机(82);

第一支撑柱(83),第二伺服电机(82)输出轴上设有第一支撑柱(83);

不规则圆盘(84),第一支撑柱(83)上设有不规则圆盘(84);

移动板(85),旋转搅拌器(4)上滑动式设有移动板(85),移动板(85)与不规则圆盘(84)配合;

敲击棒(86),管道(5)上滑动式设有敲击棒(86),敲击棒(86)与移动板(85)配合;

第一锥齿轮(87),第一支撑柱(83)一端设有第一锥齿轮(87)。

5.按照权利要求4所述的一种复合农业用肥料造粒机,其特征是,还包括有挤压分离机构(9),挤压分离机构(9)包括:第二支撑柱(90),底板(70)顶部设有第二支撑柱(90);

连接盘(92),第二支撑柱(90)内滑动式设有连接盘(92);

第一种弹簧(91),连接盘(92)与第二支撑柱(90)之间设有第一种弹簧(91);

第二支撑架(93),存物盒(71)顶部设有第二支撑架(93);

挤压板(94),连接盘(92)顶部设有挤压板(94),挤压板(94)在第二支撑架(93)上滑动;

固定柱(95),底座(1)顶部设有两个固定柱(95);

皮带轮(96),固定柱(95)上均转动式设有皮带轮(96),皮带轮(96)之间绕有皮带;

第二锥齿轮(901),一侧皮带轮(96)的传动轴上设有第二锥齿轮(901),第二锥齿轮(901)与第一锥齿轮(87)啮合;

旋转柱(97),另一侧的皮带轮(96)后部设有旋转柱(97),旋转柱(97)与连接盘(92)配合。

6.按照权利要求5所述的一种复合农业用肥料造粒机,其特征是,还包括有吹风机构(10),吹风机构(10)包括:支撑壳(101),底座(1)内部设有支撑壳(101);

保护壳(102),支撑壳(101)上设有保护壳(102);

风扇(103),保护壳(102)内设有风扇(103),风扇(103)与管道(5)接通。

7.按照权利要求6所述的一种复合农业用肥料造粒机,其特征是,还包括有晃动机构(11),晃动机构(11)包括:第二种弹簧(111),存物盒(71)上设有多个第二种弹簧(111);

开孔板(112),第二种弹簧(111)之间设有开孔板(112),开孔板(112)与挤压板(94)配合;

连接块(113),开孔板(112)上设有连接块(113);

旋转棒(114),另一侧的皮带轮(96)前部设有旋转棒(114),旋转棒(114)与连接块(113)配合。

8.按照权利要求1所述的一种复合农业用肥料造粒机,其特征是,旋转搅拌器(4)的搅拌叶片为不锈钢材质。
