专利号: 2021223978029
申请人: 河南苏迅市政工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

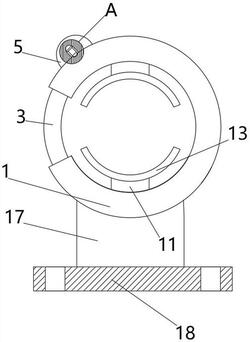

1.一种建筑施工模板夹具,包括夹具体(1),所述夹具体(1)的一侧设有开口;其特征在于:所述夹具体(1)内部环形方向上设置有放置槽(2),所述放置槽(2)的内部设有滑块(3)和第一弹性件(4),所述滑块(3)与所述放置槽(2)滑动连接,所述第一弹性件(4)的一端与所述滑块(3)的一端相连,所述第一弹性件(4)的另一端与所述放置槽(2)的内壁相连;

所述滑块(3)的上表面设置有把手(5),所述把手(5)的一侧设有定位机构,所述夹具体(1)上开设有与所述把手(5)相互配合的滑槽(16);

所述夹具体的底部设有旋转机构,所述旋转机构包括第一连接块(17)和固定块(18),所述第一连接块(17)的底部铰接与所述固定块(18)的内部,所述固定块(18)的一侧开设有贯穿的槽,所述槽与所述第一连接块(17)配合;所述夹具体(1)内设有夹紧机构。

2.根据权利要求1所述的一种建筑施工模板夹具,其特征在于:所述定位机构包括限位块(6)、第二弹性件(7)、按钮(8)和限位柱(9),所述第二弹性件(7)设在所述限位块(6)的内部,所述第二弹性件(7)的两端分别固定安装有按钮(8)和限位柱(9),所述限位柱(9)卡接至所述夹具体(1)开设的卡槽(10)内。

3.根据权利要求2所述的一种建筑施工模板夹具,其特征在于:所述夹紧机构包括第二连接块(11)、第三弹性件(12)和夹板(13),所述第二连接块(11)的底部与所述夹具体(1)的内壁活动连接,所述第二连接块(11)的内部设置有第三弹性件(12),所述夹板(13)安装在所述第二连接块(11)凸出的一端。

4.根据权利要求1所述的一种建筑施工模板夹具,其特征在于:所述滑块(3)的另一端设置有定位块(14),所述定位块(14)活动连接至夹具体(1)的定位槽(15)内。

5.根据权利要求3所述的一种建筑施工模板夹具,其特征在于:所述第二弹性件(7)的数量为一个,所述第三弹性件(12)的数量为两个。

6.根据权利要求1所述的一种建筑施工模板夹具,其特征在于:所述把手(5)的形状为圆弧形。
