专利号: 202122399149X
申请人: 梁红基
专利类型:实用新型
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

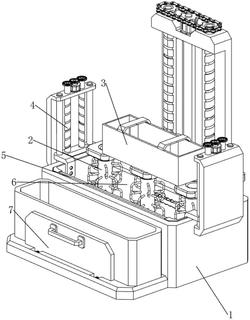

1.一种便于农业果蔬清洗装置,其特征是,包括有箱体(1)、搅拌机构(2)和洒水机构(3),箱体(1)内部设有搅拌机构(2),搅拌机构(2)上设有洒水机构(3)。

2.如权利要求1所述的一种便于农业果蔬清洗装置,其特征是,搅拌机构(2)包括有第一连接板(21)、第一电机(22)、第一链条(23)、第一螺纹杆(24)、第二连接板(25)、第二电机(26)、搅拌杆(27)、第一转轴(28)、第二链条(29)和第一皮带组件(210),箱体(1)后壁设有第一连接板(21),第一连接板(21)顶部安装有第一电机(22),第一连接板(21)左右两侧均转动式设有第一螺纹杆(24),两根第一螺纹杆(24)和第一电机(22)输出轴之间设有第一链条(23),两根第一螺纹杆(24)之间螺纹式设有第二连接板(25),第二连接板(25)顶部安装有第二电机(26),第二连接板(25)前侧转动式设有三根搅拌杆(27),第二连接板(25)后侧底部转动式设有三根第一转轴(28),三根第一转轴(28)之间连接有第二链条(29),第一转轴(28)与相邻的搅拌杆(27)之间连接有第一皮带组件(210)。

3.如权利要求2所述的一种便于农业果蔬清洗装置,其特征是,洒水机构(3)包括有水箱(31)、第二转轴(32)、放水转轴(33)、花洒(34)和第二皮带组件(35),第二连接板(25)顶部安装有水箱(31),水箱(31)内侧中部转动式设有第二转轴(32),中部的搅拌杆(27)与第二转轴(32)连接,水箱(31)内部左右两侧均转动式设有放水转轴(33),水箱(31)内底部左右两侧均安装有花洒(34),两根放水转轴(33)均与第二转轴(32)之间连接有第二皮带组件(35)。

4.如权利要求3所述的一种便于农业果蔬清洗装置,其特征是,还包括有捞料机构(4),捞料机构(4)包括有第三连接板(41)、第三电机(42)、第一齿轮(43)、第二齿轮(44)、第二螺纹杆(45)和捞料框(46),箱体(1)左右两侧均安装有第三连接板(41),两块第三连接板(41)顶部均安装有第三电机(42),两个第三电机(42)输出轴上均设有第一齿轮(43),两块第三连接板(41)前后两侧均转动式设有第二螺纹杆(45),四根第二螺纹杆(45)上侧均设有第二齿轮(44),第二齿轮(44)与第一齿轮(43)啮合,两块第三连接板(41)之间滑动式设有捞料框(46),捞料框(46)与第二螺纹杆(45)螺纹式连接。

5.如权利要求4所述的一种便于农业果蔬清洗装置,其特征是,还包括有放料机构(5),放料机构(5)包括有放料挡板(51)、第一固定杆(52)和第一弹簧(53),捞料框(46)前部左右两侧均设有第一固定杆(52),两根第一固定杆(52)之间滑动式设有放料挡板(51),两根第一固定杆(52)上均绕有第一弹簧(53),第一弹簧(53)的两端分别与放料挡板(51)和第一固定杆(52)连接。

6.如权利要求5所述的一种便于农业果蔬清洗装置,其特征是,还包括有刮料机构(6),刮料机构(6)包括有第二固定杆(61)、刮料板(62)、第一拉手(63)和第二弹簧(64),捞料框(46)左右两侧均上下对称连接有第二固定杆(61),四根第二固定杆(61)之间滑动式设有刮料板(62),刮料板(62)前壁上侧设有第一拉手(63),四根第二固定杆(61)上均绕有第二弹簧(64),第二弹簧(64)的两端分别与刮料板(62)和捞料框(46)连接。

7.如权利要求6所述的一种便于农业果蔬清洗装置,其特征是,还包括有夹紧机构(7),夹紧机构(7)包括有第四连接板(71)、夹板(72)、第二拉手(73)、收集框(74)、第三固定杆(75)和第三弹簧(76),箱体(1)前壁下侧设有第四连接板(71),第四连接板(71)上放置有收集框(74),箱体(1)前壁下部左右两侧均连接有第三固定杆(75),第三固定杆(75)与第四连接板(71)连接,两根第三固定杆(75)前侧之间滑动式设有夹板(72),夹板(72)与收集框(74)配合,夹板(72)前壁上侧设有第二拉手(73),两根第三固定杆(75)上均绕有第三弹簧(76),第三弹簧(76)的两端分别与夹板(72)和第四连接板(71)连接。

8.如权利要求2所述的一种便于农业果蔬清洗装置,其特征是,第一电机(22)和第二电机(26)外侧均安装有支架,支架与第一连接板(21)固定连接,用于固定第一电机(22)和第二电机(26)的作用。
