专利号: 2021224183245
申请人: 清远博亚门窗有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

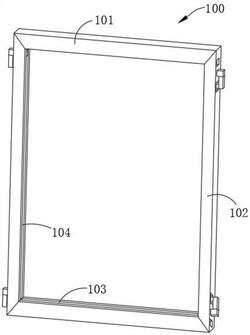

1.一种组装式铝合金门窗框,包括铝合金门窗框本体(100),其特征在于,所述铝合金门窗框本体(100)由横框柱(101)和竖框柱(102)组成,所述横框柱(101)和竖框柱(102)均设置有两个,所述横框柱(101)和竖框柱(102)的两端两两相互对应设置,每个所述横框柱(101)的两端和每个竖框柱(102)的两端之间均设置有固定组件(200)和限位组件(300),每个所述横框柱(101)的两端和每个竖框柱(102)的两端之间均通过固定组件(200)插接固定。

2.根据权利要求1所述的一种组装式铝合金门窗框,其特征在于,每个所述固定组件(200)均包括两组三角形块(201),两组所述三角形块(201)均固定安装于横框柱(101)的两端,每个所述三角形块(201)的底部均固定连接有弹性梯形块(202)。

3.根据权利要求2所述的一种组装式铝合金门窗框,其特征在于,每个所述竖框柱(102)的两端均开设有三角形槽(203),每个所述三角形槽(203)的一侧均开设有梯形槽(204),每个所述三角形块(201)均插接于相对应的三角形槽(203)内部,每个所述弹性梯形块(202)均插接于相对应的梯形槽(204)内部。

4.根据权利要求2所述的一种组装式铝合金门窗框,其特征在于,每个所述限位组件(300)均包括固定槽(301),每个所述固定槽(301)均开设于竖框柱(102)的一侧,每个所述固定槽(301)的内部均固定安装有轴承座(302)。

5.根据权利要求4所述的一种组装式铝合金门窗框,其特征在于,每个所述轴承座(302)的一端转动连接有空心柱(303),每个所述空心柱(303)的内部均固定连接有弹簧(304),每个所述弹簧(304)的一端均固定连接有限位板(305),每个所述限位板(305)均滑动连接于相对应的空心柱(303)内部。

6.根据权利要求5所述的一种组装式铝合金门窗框,其特征在于,每个所述限位板(305)的一侧均固定安装有移动杆(306),每个所述移动杆(306)的一端均贯穿于空心柱(303)且固定连接有横杆(307),每个所述横杆(307)远离移动杆(306)的一端均固定连接有锁紧杆(308)。

7.根据权利要求6所述的一种组装式铝合金门窗框,其特征在于,每个所述竖框柱(102)的一侧均开设有放置槽(310),每个所述三角形块(201)的一侧均开设有锁紧槽(309),每个所述锁紧杆(308)的一端均插接于放置槽(310)内部,每个所述锁紧杆(308)的一端转动后均插接于锁紧槽(309)内部。

8.根据权利要求1所述的一种组装式铝合金门窗框,其特征在于,每个所述横框柱(101)的底部均开设有第一凹槽(103),每个所述竖框柱(102)的一侧均开设有第二凹槽(104)。
