专利号: 2021224341639
申请人: 福州泰宇混凝土有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

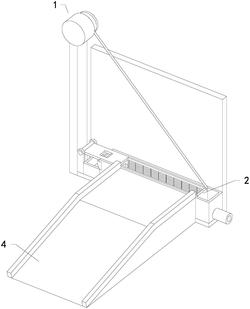

1.一种混凝土搅拌车清洗回收循环系统,包括沙水分离回收机构(1),其特征在于:所述沙水分离回收机构(1)包括固定体回收主体(2)和废水回收主体(4),所述固定体回收主体(2)的侧部下端与废水回收主体(4)的后部固定安装在一起;所述固定体回收主体(2)包括第一转座(3)、筛网(5)、网架(6)和第二转座(9),所述第一转座(3)的侧端转动安装在第二转座(9)的上端,所述第二转座(9)的下端与废水回收主体(4)的后部固定安装在一起;所述筛网(5)的上端固定连接在网架(6)的内端;所述网架(6)的侧端固定连接在第一转座(3)背向第二转座(9)的侧端。

2.根据权利要求1所述的一种混凝土搅拌车清洗回收循环系统,其特征在于:所述固定体回收主体(2)还包括加固杆(7);所述加固杆(7)的上端与第一转座(3)的下端固定连接在一起,所述加固杆(7)的下端与网架(6)的下部外端固定连接在一起。

3.根据权利要求1所述的一种混凝土搅拌车清洗回收循环系统,其特征在于:所述固定体回收主体(2)还包括集沙盆(8);所述集沙盆(8)位于第二转座(9)的侧部,所述第二转座(9)摆放在废水回收主体(4)后部。

4.根据权利要求1所述的一种混凝土搅拌车清洗回收循环系统,其特征在于:所述第一转座(3)包括连接座(11)和摆动片(12),所述摆动片(12)的上端转动安装在连接座(11)的内端;所述连接座(11)的一侧端转动安装在第二转座(9)的上端,所述连接座(11)的另一侧端与网架(6)的上端固定连接在一起。

5.根据权利要求4所述的一种混凝土搅拌车清洗回收循环系统,其特征在于:所述第一转座(3)还包括转杆(10),所述转杆(10)的外端固定连接在连接座(11)的侧端;所述转杆(10)转动安装在第二转座(9)的上部内端。

6.根据权利要求4所述的一种混凝土搅拌车清洗回收循环系统,其特征在于:所述废水回收主体(4)包括减速电机(13),所述减速电机(13)通过外接电源电性连接,所述废水回收主体(4)还包括收线轮(14)、绳索(15)、挡板(16)、集水槽(17)和梯台(19),所述绳索(15)的上端与收线轮(14)的内端固定安装在一起;所述收线轮(14)固定连接在减速电机(13)的输出轴后端,所述绳索(15)的下端固定连接在网架(6)背向第二转座(9)的一端;所述挡板(16)的下端通过地面固定安装,所述集水槽(17)的后端固定连接在挡板(16)的下部前端,所述梯台(19)的下端通过地面固定连接,所述筛网(5)和网架(6)位于集水槽(17)的内侧。

7.根据权利要求6所述的一种混凝土搅拌车清洗回收循环系统,其特征在于:所述废水回收主体(4)还包括抽水管(18),所述抽水管(18)贯穿集水槽(17);所述抽水管(18)的外端与集水槽(17)固定连接在一起。

8.根据权利要求6所述的一种混凝土搅拌车清洗回收循环系统,其特征在于:所述废水回收主体(4)还包括引导罩(20);所述引导罩(20)的侧端固定连接在集水槽(17)的侧端。
