专利号: 2021224482196
申请人: 浙江创元特种纸业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种高耐热性多层复合电解电容器隔膜纸,包括耐热隔膜层(1),其特征在于,所述耐热隔膜层(1)的中心部分设置有耐热导热层(2),耐热隔膜层(1)的内侧设置有受热层体(3),耐热隔膜层(1)的外侧设置有散热层体(4),受热层体(3)和散热层体(4)将耐热导热层(2)复合在中间,耐热导热层(2)两侧的表面为弧形表面。

2.如权利要求1所述的高耐热性多层复合电解电容器隔膜纸,其特征在于:所述耐热导热层(2)的整体呈沙漏形状,耐热导热层(2)的弧形表面与受热层体(3)和散热层体(4)的内侧表面相吻合,受热层体(3)和散热层体(4)的内侧表面为弧凸表面,散热层体(4)的另一侧表面为平整的面,受热层体(3)的另一侧表面上设置有隔温外凸起(5)。

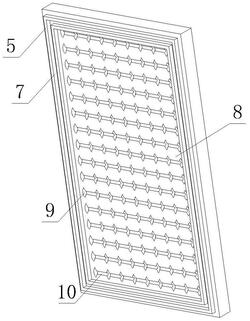

3.如权利要求2所述的高耐热性多层复合电解电容器隔膜纸,其特征在于:所述隔温外凸起(5)的内侧设置有隔温内凸起(6),隔温外凸起(5)和隔温内凸起(6)设置在受热层体(3)另一侧表面的外围上,隔温外凸起(5)和隔温内凸起(6)之间具有间距,该隔温外凸起(5)和隔温内凸起(6)之间的间距为小范围散温区(7)。

4.如权利要求3所述的高耐热性多层复合电解电容器隔膜纸,其特征在于:所述隔温内凸起(6)的内侧区域为温度平衡区域(8),隔温外凸起(5)和隔温内凸起(6)凸起的高度在二毫米到五毫米之间,隔温内凸起(6)上开设有通温孔,隔温内凸起(6)通过该通温孔与小范围散温区(7)相通。

5.如权利要求1所述的高耐热性多层复合电解电容器隔膜纸,其特征在于:所述受热层体(3)的另一侧表面开设有受热凹槽(9),受热凹槽(9)设置有多个,受热凹槽(9)呈阵列的方式开设在受热层体(3)上,受热凹槽(9)是采用椭圆形制成的凹槽,每两个受热凹槽(9)通过连通凹槽(10)相通在一起,连通凹槽(10)设置在每两个受热凹槽(9)之间。
