专利号: 2021224732971
申请人: 福建衡泰建筑工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

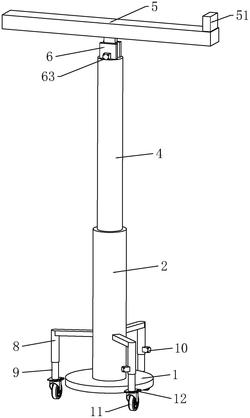

1.一种厂房建筑钢结构支撑装置,其特征在于,包括:支撑板(1),所述支撑板(1)的上方设置有支撑柱(2),所述支撑柱(2)的内部设置有螺纹杆(3),且螺纹杆(3)与支撑柱(2)之间转动连接,所述螺纹杆(3)上套设有活动柱(4),且活动柱(4)与支撑柱(2)之间滑动连接,所述活动柱(4)的上方设置有顶板(5),所述顶板(5)与活动柱(4)之间设置有转动机构(6),所述活动柱(4)与支撑柱(2)之间设置有升降机构(7),所述升降机构(7)包括活动柱(4)内部设置的卡块(71),所述卡块(71)设置有若干,且卡块(71)与螺纹杆(3)之间螺纹连接,所述螺纹杆(3)的上方设置有压缩弹簧(72),所述压缩弹簧(72)的两端依次与螺纹杆(3)和活动柱(4)之间固定连接,所述支撑柱(2)位于螺纹杆(3)的下方设置有升降电机(73),所述升降电机(73)的输出端与螺纹杆(3)之间固定连接。

2.根据权利要求1所述的一种厂房建筑钢结构支撑装置,其特征在于:所述转动机构(6)包括设置在活动柱(4)顶部的限位座(61),所述限位座(61)的中部铰接有半齿轮(62),所述半齿轮(62)与顶板(5)之间固定连接,所述限位座(61)位于半齿轮(62)的下方铰接有圆齿轮(64),且圆齿轮(64)与半齿轮(62)之间啮合连接,所述限位座(61)的一侧设置有转动电机(63),所述转动电机(63)的输出端与圆齿轮(64)之间固定连接。

3.根据权利要求1所述的一种厂房建筑钢结构支撑装置,其特征在于:所述支撑柱(2)的外部设置有L型支杆(8),且L型支杆(8)设置有三个,所述L型支杆(8)的下端内部滑动设置有伸缩杆(9),所述L型支杆(8)与伸缩杆(9)之间设置有调节机构(10)。

4.根据权利要求3所述的一种厂房建筑钢结构支撑装置,其特征在于:所述调节机构(10)包括伸缩杆(9)位于L型支杆(8)内部开设的齿轮槽(101),所述伸缩杆(9)的内部转动连接有微齿轮(102),且微齿轮(102)与齿轮槽(101)之间啮合连接,所述L型支杆(8)的外部设置有调节电机(103),所述调节电机(103)的输出端与微齿轮(102)之间固定连接。

5.根据权利要求3所述的一种厂房建筑钢结构支撑装置,其特征在于:所述伸缩杆(9)的下方设置有万向轮(11),所述万向轮(11)与伸缩杆(9)之间设置有制动定位销(12)。

6.根据权利要求1所述的一种厂房建筑钢结构支撑装置,其特征在于:所述顶板(5)的一侧设置有挡板(51),且挡板(51)与顶板(5)之间设置有弹性机构(52)。

7.根据权利要求6所述的一种厂房建筑钢结构支撑装置,其特征在于:所述弹性机构(52)包括顶板(5)内部开设的限位槽(521),所述挡板(51)位于限位槽(521)的内部,且挡板(51)与限位槽(521)之间滑动连接,所述限位槽(521)的内部设置有连接弹簧(522),所述连接弹簧(522)的两端依次与顶板(5)和挡板(51)之间固定连接。

8.根据权利要求3所述的一种厂房建筑钢结构支撑装置,其特征在于:所述L型支杆(8)与伸缩杆(9)的总长度大于L型支杆(8)到地面的长度。
