专利号: 2021224819744
申请人: 安徽友方中药饮片有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 蒸汽的发生
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

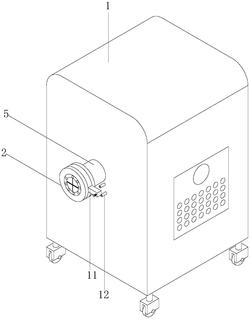

1.一种可切换出汽管的蒸汽发生器,其特征在于,包括器体(1),所述器体(1)上设有出汽口,所述器体(1)上设有安装套(2),所述安装套(2)上设有与出汽口连通的总通口(3),所述安装套(2)上设有多个分通口(4),多个分通口(4)设置在总通口(3)的四周,并且多个分通口(4)与出汽口连通,所述安装套(2)上设有可覆盖总通口(3)、分通口的开关件。

2.根据权利要求1所述的一种可切换出汽管的蒸汽发生器,其特征在于,所述器体(1)上设有与出汽口连通的出汽管(5),所述安装套(2)安装在出汽管(5)远离出汽口的一端。

3.根据权利要求1所述的一种可切换出汽管的蒸汽发生器,其特征在于,所述开关件包括转环(6),所述转环(6)转动连接在安装套(2)上,并且转环(6)的轴心位于总通口(3)的轴线上,所述转环(6)上设有多个第一排汽口(7),所述多个第一排汽口(7)分别与多个分通口(4)的位置一一对应。

4.根据权利要求3所述的一种可切换出汽管的蒸汽发生器,其特征在于,所述开关件还包括多个转板(8),所述转环(6)上设有连接杆,多个转板(8)间隔设在连接杆上,并且多个转板(8)沿总通口(3)轴线环形设置,所述总通口(3)内设有圆盘(9),所述圆盘(9)上沿总通口(3)轴线环形设置设有多个第二排汽口(10),所述多个第二排汽口(10)分别与多个转板(8)一一对应。

5.根据权利要求3或4所述的一种可切换出汽管的蒸汽发生器,其特征在于,所述转环(6)上设有固定杆(11),所述器体(1)上设有多个限位杆(12),所述限位杆(12)上均设有插销孔,所述固定杆(11)上滑动安装有插杆(13),所述固定杆(11)上设有驱动插杆(13)向插销孔移动的弹力件。

6.根据权利要求1‑4中任一项所述的一种可切换出汽管的蒸汽发生器,其特征在于,所述器体(1)上设有凹槽,所述控制器设在凹槽内。
