专利号: 2021225062515
申请人: 浙江省诸暨市利强弹簧有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-07-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

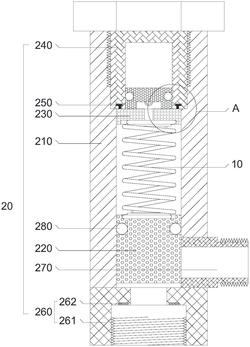

1.一种高抗压性的阀门弹簧组件,其特征在于,包括弹簧本体(10);

泄压组件(20),所述泄压组件(20)包括阀体(210)、阀门(220)、弹簧座(230)、封堵件(240)、连接件(250)、进口件(260)、泄压口件(270),所述阀体(210)内开设有油室,所述弹簧本体(10)置于油室内,油室内填充有防护油,所述弹簧本体(10)一端与所述阀门(220)固定连接,所述弹簧本体(10)另一端与所述弹簧座(230)固定连接,所述阀门(220)在油室内与所述阀体(210)活动连接,所述弹簧座(230)在油室内与所述阀体(210)活动连接,所述弹簧座(230)上贯穿开设有油孔,所述封堵件(240)与所述阀体(210)一端螺接,所述封堵件(240)抵紧于所述弹簧座(230),所述封堵件(240)通过所述连接件(250)与所述弹簧座(230)活动连接,所述进口件(260)与所述阀体(210)一端固定连接,所述泄压口件(270)与所述阀体(210)一端的侧壁固定连接,所述阀门(220)活动封堵于所述泄压口件(270)。

2.根据权利要求1所述的一种高抗压性的阀门弹簧组件,其特征在于,所述阀门(220)侧壁活动嵌设有第一密封圈(280)。

3.根据权利要求1所述的一种高抗压性的阀门弹簧组件,其特征在于,所述封堵件(240)包括堵头(241)和活塞(242),所述堵头(241)与所述阀体(210)一端螺接。

4.根据权利要求3所述的一种高抗压性的阀门弹簧组件,其特征在于,所述堵头(241)内开设有气腔,所述活塞(242)活动封堵于气腔。

5.根据权利要求4所述的一种高抗压性的阀门弹簧组件,其特征在于,所述活塞(242)侧壁活动嵌设有第二密封圈(243),所述活塞(242)上固定连接有拉环(244)。

6.根据权利要求5所述的一种高抗压性的阀门弹簧组件,其特征在于,所述连接件(250)包括T形圈(251)和T形槽(252),所述T形圈(251)与所述弹簧座(230)固定连接。

7.根据权利要求6所述的一种高抗压性的阀门弹簧组件,其特征在于,所述T形槽(252)开设在所述堵头(241)内端,所述T形圈(251)在所述T形槽(252)内转动连接。

8.根据权利要求1所述的一种高抗压性的阀门弹簧组件,其特征在于,所述进口件(260)包括内螺纹接口(261)和密封垫(262),所述内螺纹接口(261)与所述阀体(210)的一端固定连接。

9.根据权利要求8所述的一种高抗压性的阀门弹簧组件,其特征在于,所述内螺纹接口(261)的内端面上开设有环形槽,所述密封垫(262)在环形槽内与所述内螺纹接口(261)贴合。

10.根据权利要求1所述的一种高抗压性的阀门弹簧组件,其特征在于,所述泄压口件(270)为外螺纹接口。
