专利号: 2021225142100
申请人: 弗卡环保科技(昆山)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 用液体或用风力摇床或风力跳汰机分离固体物料;从固体物料或流体中分离固体物料的磁或静电分离;高压电场分离〔5〕
更新日期:2024-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

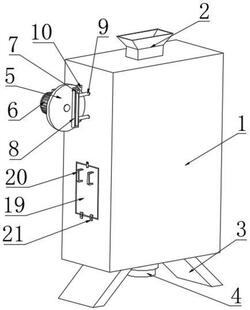

1.一种润滑油生产用快速过滤装置,包括过滤箱(1),所述过滤箱(1)上设置有便于进料的进料斗(2),其特征在于,所述过滤箱(1)内设置有过滤吸附组,所述过滤吸附组包括过滤框(11)、磁铁(14)和过滤网(15),所述过滤网(15)固定连接于过滤框(11)的底部,所述磁铁(14)分别固定连接于过滤框(11)和过滤网(15)上,所述过滤框(11)的一侧连接有往复驱动组,且所述过滤框(11)上设置有从动搅拌组,所述从动搅拌组设置有搅拌轴(12),所述搅拌轴(12)的一端通过轴承转动连接于过滤箱(1)上,所述搅拌轴(12)与过滤框(11)螺纹连接,所述搅拌轴(12)上设置有若干用于搅拌的搅拌叶(13),所述过滤框(11)的下方设置有导向分流组,所述导向分流组包括导料斗(17)和导料管(18),所述导料管(18)的数量为若干个且均与导料斗(17)固定连接,所述导料斗(17)固定连接于过滤箱(1)的底部,所述导料管(18)的一侧设置有清扫排渣组,所述清扫排渣组连接有旋转驱动组,所述过滤箱(1)的底部固定连通有便于排料的出料管(4)。2.根据权利要求1所述的润滑油生产用快速过滤装置,其特征在于,所述往复驱动组包括转盘(5)、第一电机(6)、导向框(8)、滑杆(9)和弹性伸缩柱(16),所述转盘(5)通过转轴转动连接于固定板(10)上,所述固定板(10)固定连接于过滤箱(1)上,所述转盘(5)固定连接有第一电机(6)的输出轴,所述滑杆(9)滑动连接于过滤箱(1)的内部且固定连接于过滤框(11)的一侧,所述弹性伸缩柱(16)固定连接于过滤框(11)与过滤箱(1)的内部连接处,所述滑杆(9)的一端固定连接有导向框(8),所述转盘(5)上设置有与导向框(8)滑动连接的导向柱(7)。3.根据权利要求1所述的润滑油生产用快速过滤装置,其特征在于,所述清扫排渣组包括清扫辊(22)、倒V型过滤网(23)和排渣门(19),所述倒V型过滤网(23)固定连接于过滤箱(1)的内部,所述清扫辊(22)均通过第一转轴(24)转动连接于过滤箱(1)的内部,所述倒V型过滤网(23)的一侧设置有排渣门(19),所述排渣门(19)通过合页(21)铰接于过滤箱(1)的外侧,所述排渣门(19)上设置有把手(20),所述排渣门(19)与过滤箱(1)的连接处设置有锁扣。4.根据权利要求3所述的润滑油生产用快速过滤装置,其特征在于,所述旋转驱动组包括同步带(25)、从动齿轮(26)、主动齿轮(28)和第二电机(29),所述从动齿轮(26)通过第二转轴(27)转动连接于过滤箱(1)的外侧,所述第二转轴(27)通过同步带(25)转动连接有第一转轴(24),所述从动齿轮(26)啮合连接有主动齿轮(28),所述主动齿轮(28)固定连接有第二电机(29)的输出轴,所述第二电机(29)通过安装板(30)固定连接于过滤箱(1)的外侧。5.根据权利要求1所述的润滑油生产用快速过滤装置,其特征在于,所述出料管(4)上设置有阀门,所述过滤箱(1)的底部设置有便于支撑的支撑脚(3)。
