专利号: 2021225225315
申请人: 海南伊诺环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2025-01-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

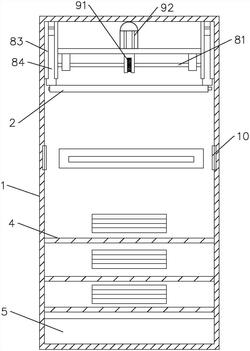

1.一种节能型衣物消毒杀菌装置,其特征在于,包括:

柜体(1);

挂衣架(2),所述挂衣架(2)位于所述柜体(1)内,所述挂衣架(2)包括主框体(21)、主杆(22)、第一分支杆(23)和第二分支杆(24),所述主框体(21)设置在所述柜体(1)顶部,所述主杆(22)穿设在所述主框体(21)中部,所述第一分支杆(23)和所述第二分支杆(24)均为沿所述主杆(22)的长度方向排列设置的多个,且分设在所述主杆(22)的两侧,每个所述第二分支杆(24)设置在相邻两个所述第一分支杆(23)之间;

紫外线灯(3),所述紫外线灯(3)为多个,均设置在所述柜体(1)的内顶部;

隔层架(4),所述隔层架(4)为若干个,由上至下排列设置在所述柜体(1)内,且位于所述挂衣架(2)的下方;

热风系统(5),所述热风系统(5)设置在所述柜体(1)的底部。

2.如权利要求1所述的一种节能型衣物消毒杀菌装置,其特征在于,所述主杆(22)的两端沿其长度方向移动穿设在所述主框体(21)上,所述主杆(22)的一端设置有挡块(6);

所述主杆(22)上套设有推力弹簧(7),所述推力弹簧(7)位于所述挡块(6)与所述主框体(21)之间,且一端作用于所述主框体(21),另一端作用于所述挡块(6)。

3.如权利要求1所述的一种节能型衣物消毒杀菌装置,其特征在于,所述主框体(21)通过升降装置(8)升降设置在所述柜体(1)的顶部。

4.如权利要求3所述的一种节能型衣物消毒杀菌装置,其特征在于,所述升降装置(8)设置在所述柜体(1)内部,所述升降装置(8)包括:转杆(81),所述转杆(81)为两个,均转动设置在所述柜体(1)顶部;

传动杆(82),所述传动杆(82)为四个,一端分别固定设置在两个所述转杆(81)的两端;

限位筒(83),所述限位筒(83)为四个,分别设置在所述柜体(1)顶部的四角上,每个所述传动杆(82)的另一端滑动穿设在所述限位筒(83)内;

导杆(84),所述导杆(84)为四个,分别沿竖直方向滑动设置在四个所述限位筒(83)内,所述导杆(84)的上端随所述传动杆(82)的另一端在所述限位筒(83)内上升或下降,所述导杆(84)的下端均与所述主框体(21)连接。

5.如权利要求4所述的一种节能型衣物消毒杀菌装置,其特征在于,所述转杆(81)通过传动装置(9)转动设置在所述柜体(1)顶部,所述传动装置(9)包括:蜗轮(91),所述蜗轮(91)为两个,分别固定套设在两个所述转杆(81)上;

蜗杆(92),所述蜗杆(92)转动设置在所述柜体(1)顶部,且位于两个所述蜗轮(91)之间,与两个蜗轮(91)均啮合;

电机(93),所述电机(93)设置在所述柜体(1)顶部,其输出轴与所述蜗杆(92)连接。

6.如权利要求1所述的一种节能型衣物消毒杀菌装置,其特征在于,所述柜体(1)的侧壁上围绕设置有消毒杀菌灯(10)。
