专利号: 2021225277998
申请人: 桂林航天工业学院
专利类型:实用新型
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

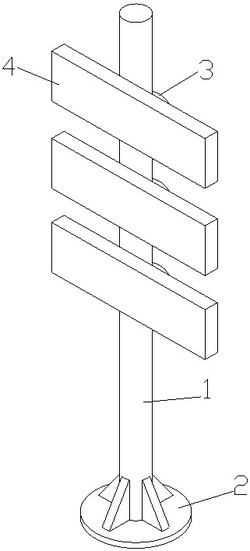

1.一种旅游景区用旅游指示牌,包括立杆(1)和底板(2),所述立杆(1)相连接于底板(2)顶端面中部,且立杆(1)外侧设置有指示牌(4);

其特征在于:还包括定位机构(3),所述定位机构(3)设置于指示牌(4)外侧,所述定位机构(3)包括第一中空盘(31)、第二中空盘(32)、导向块(33)、环型槽(34)、卡位机构(35)、固定块(36)、插块(37)、插槽(38)、固定机构(39)、固定环(310)和凸块(311),所述第一中空盘(31)和第二中空盘(32)内侧覆盖于固定环(310)外侧端面,且第一中空盘(31)和第二中空盘(32)内圈贴合于立杆(1)侧表面,所述第二中空盘(32)贴合于第一中空盘(31)右端面,所述导向块(33)设置于第一中空盘(31)和第二中空盘(32)内侧顶部,且导向块(33)活动伸入于环型槽(34)内侧,所述环型槽(34)开设于固定环(310)外侧顶部,所述卡位机构(35)设置于第二中空盘(32)内侧,所述固定块(36)紧固于第一中空盘(31)左端面中部,所述插块(37)设置于指示牌(4)右端面中部,且插块(37)紧密伸入插槽(38)内侧,所述插槽(38)开设于固定块(36)左端面中部,所述固定机构(39)设置于固定块(36)底部,所述固定环(310)内圈连接于立杆(1)外侧端面,所述凸块(311)设置于第一中空盘(31)和第二中空盘(32)外侧端面,且两个相邻凸块(311)相锁合。

2.根据权利要求1所述一种旅游景区用旅游指示牌,其特征在于:所述卡位机构(35)包括凸齿(351)、转板(352)、螺纹柱(353)、弧形板(354)、弹簧(355)和卡齿(356),所述凸齿(351)设置于固定环(310)外侧底部,所述转板(352)左端面中部设置有螺纹柱(353),所述螺纹柱(353)与第二中空盘(32)右端面开设的螺孔内侧螺纹配合,且螺纹柱(353)与弧形板(354)右端面中部转动连接,所述弹簧(355)两端分别连接于弧形板(354)右端面中部和第二中空盘(32)内侧右端面,且弹簧(355)内侧端面覆盖于螺纹柱(353)侧表面,所述卡齿(356)设置于弧形板(354)左端面,且卡齿(356)贴合于凸齿(351)外侧端面。

3.根据权利要求1所述一种旅游景区用旅游指示牌,其特征在于:所述固定机构(39)包括支撑架(391)、曲型卡板(392)、复位弹簧(393)和开口(394),所述支撑架(391)安装于固定块(36)底端面,所述曲型卡板(392)与支撑架(391)内侧转动连接,且曲型卡板(392)穿过开口(394)内侧后相吻合于插块(37)底端面开设的卡槽内侧,所述复位弹簧(393)两端分别连接于固定块(36)底端面和曲型卡板(392)顶部后端,所述开口(394)贯通于固定块(36)底端面和插槽(38)内侧底端面。

4.根据权利要求1所述一种旅游景区用旅游指示牌,其特征在于:所述第一中空盘(31)和第二中空盘(32)上下端面均为半圆环状,且第一中空盘(31)和第二中空盘(32)内径大于立杆(1)外径。

5.根据权利要求1所述一种旅游景区用旅游指示牌,其特征在于:所述固定块(36)右端面中部为弧形结构,且固定块(36)右端面中部平行于第一中空盘(31)侧表面。

6.根据权利要求1所述一种旅游景区用旅游指示牌,其特征在于:所述插块(37)外侧右端为梯形结构,且插槽(38)内侧右端为相配合的梯形状。

7.根据权利要求2所述一种旅游景区用旅游指示牌,其特征在于:所述凸齿(351)设置有两个以上于固定环(310)外侧底部,且凸齿(351)为等间距环状设置。

8.根据权利要求1所述一种旅游景区用旅游指示牌,其特征在于:所述导向块(33)端面为相配合于环型槽(34)的弧形状,且导向块(33)厚度相对应于环型槽(34)内侧宽度。
