专利号: 2021225329954
申请人: 齐雪松
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-05-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

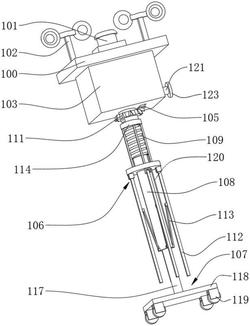

1.一种便于移动的超声波风速风向气象站,包括支撑板(100),其特征在于:所述支撑板(100)的顶壁设置有集成气象传感器(101),所述支撑板(100)顶壁的左右两侧均设置有风向传感组件(102),所述支撑板(100)的底壁设置有调节盒(103),所述调节盒(103)的右侧壁设置有转杆(104),所述转杆(104)的左端贯穿调节盒(103)内腔的右侧壁并设置有第一锥形齿轮(105),所述调节盒(103)的底壁设置有与第一锥形齿轮(105)相匹配的支撑机构(106),所述调节盒(103)内腔的顶壁设置有与第一锥形齿轮(105)相匹配的移动机构(107)。

2.根据权利要求1所述的一种便于移动的超声波风速风向气象站,其特征在于:所述支撑机构(106)包括支撑管(108),所述支撑管(108)设置于调节盒(103)的底壁,所述调节盒(103)的底壁设置有螺纹管(109),所述螺纹管(109)外壁的上侧设置有第二锥形齿轮(110),所述第一锥形齿轮(105)的下侧贯穿调节盒(103)的底壁并与第二锥形齿轮(110)相啮合,所述螺纹管(109)位于支撑管(108)的外壁,所述支撑管(108)的外壁设置有调节环(111),所述调节环(111)的底壁均匀设置有支撑腿(112),所述支撑腿(112)的外壁设置有连杆(113),所述连杆(113)的另一端设置于支撑管(108)的外壁,所述调节环(111)的顶壁设置有调节架(114),所述调节架(114)的上侧位于螺纹管(109)的外壁。

3.根据权利要求2所述的一种便于移动的超声波风速风向气象站,其特征在于:所述移动机构(107)包括螺纹杆(115),所述螺纹杆(115)设置于调节盒(103)内腔的顶壁,所述螺纹杆(115)的外壁设置有第三锥形齿轮(116),所述第一锥形齿轮(105)与第三锥形齿轮(116)相啮合,所述螺纹杆(115)的底端贯穿调节盒(103)的底壁,所述螺纹杆(115)的下侧位于支撑管(108)的内腔,所述螺纹杆(115)的外壁设置移动管(117),所述移动管(117)的底端设置有移动板(118),所述移动板(118)的底壁均匀设置有转轮(119)。

4.根据权利要求3所述的一种便于移动的超声波风速风向气象站,其特征在于:所述支撑管(108)外部的左右两侧设置有限位条(120),所述调节环(111)内腔的左右侧壁开设有滑槽,左右两侧所述限位条(120)分别位于左右两侧滑槽的内腔。

5.根据权利要求4所述的一种便于移动的超声波风速风向气象站,其特征在于:所述移动管(117)的外壁呈椭圆形设置,所述支撑管(108)的内壁与移动管(117)的外壁相匹配。

6.根据权利要求5所述的一种便于移动的超声波风速风向气象站,其特征在于:所述转杆(104)的外壁设置有转管(121),所述转管(121)外壁的左侧设置有限位齿轮(122),所述调节盒(103)的右侧壁开设有与限位齿轮(122)相匹配的限位槽。

7.根据权利要求6所述的一种便于移动的超声波风速风向气象站,其特征在于:所述转杆(104)外壁的右侧呈椭圆状设置,所述转管(121)的内壁与转杆(104)的外壁相匹配,所述转管(121)的右端设置有转环(123)。
