专利号: 2021225356186
申请人: 高亚龙
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

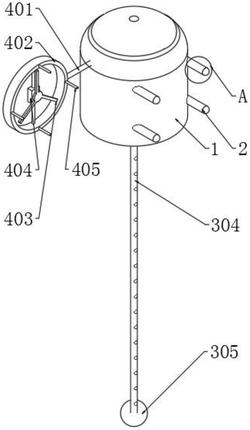

1.一种水文地质勘探地下水位观测装置,包括主体(1),其特征在于:所述主体(1)内侧设置有连接机构、检测机构和控制机构,所述主体(1)为下端开有盲孔的圆柱且其顶端设置为圆弧状,所述主体(1)内侧顶端设置有控制机构,所述主体(1)内侧下缘通过连接机构安装有检测机构,所述主体(1)外壁呈矩阵分布有四个第一安装销钉(2);

所述连接机构包括两个第一连接轴(3)和安装圆环(301),所述安装圆环(301)与所述主体(1)通过两个第一连接轴(3)转动连接,所述安装圆环(301)内侧设置有检测机构,所述检测机构包括的水位传感器(303)与所述安装圆环(301)通过第二连接轴(302)转动连接,所述第一连接轴(3)与所述第二连接轴(302)垂直设置,所述水位传感器(303)输入端安装有检测探头(304),所述检测探头(304)端部设置有配重球(305);

所述主体(1)内侧顶端安装有蓄电池(4),所述蓄电池(4)输入端安装有防水输电线(401),所述防水输电线(401)贯穿所述主体(1)外壁且其游离端安装有供电机构,所述供电机构包括固定环(402),所述固定环(402)中心处安装有发电机(404),所述发电机(404)与所述固定环(402)通过支架固定安装,所述发电机(404)输出端连接有桨叶(403),所述固定环(402)端面的象限点设置有四个第二安装销钉(405);

所述蓄电池(4)一侧设置有压力传感器(5),所述第一安装销钉(2)内部中空,所述第一安装销钉(2)内部设置有压力传感探头(501),所述压力传感探头(501)与所述压力传感器(5)电连接。

2.根据权利要求1所述的一种水文地质勘探地下水位观测装置,其特征在于:所述蓄电池(4)一侧还设置有主控器(6)、声呐接收装置(7)和报警器(8),所述主控器(6)、所述声呐接收装置(7)、所述报警器(8)和所述压力传感器(5)均与所述蓄电池(4)电连接。

3.根据权利要求1所述的一种水文地质勘探地下水位观测装置,其特征在于:所述第一安装销钉(2)与所述第二安装销钉(405)外壁均匀分布有若干限位槽,所述第一安装销钉(2)和所述第二安装销钉(405)游离端均设置为锥形头。

4.根据权利要求2所述的一种水文地质勘探地下水位观测装置,其特征在于:所述蓄电池(4)、所述声呐接收装置(7)、所述主控器(6)和所述压力传感器(5)均通过螺栓安装于所述主体(1)内侧顶端。

5.根据权利要求1所述的一种水文地质勘探地下水位观测装置,其特征在于:所述检测探头(304)外壁套装有刚性防水管,所述刚性防水管两端分别连接水位传感器(303)和配重球(305)。

6.根据权利要求1所述的一种水文地质勘探地下水位观测装置,其特征在于:所述检测机构外壁均喷涂有防水漆,所述主体(1)外壁与所述防水输电线(401)连接处设置有密封圈。

7.根据权利要求2所述的一种水文地质勘探地下水位观测装置,其特征在于:所述报警器(8)采用声光一体报警机。

8.根据权利要求1所述的一种水文地质勘探地下水位观测装置,其特征在于:所述压力传感探头(501)与所述第一安装销钉(2)内壁贴合设置。
