专利号: 2021225368874
申请人: 成都博科兴材科技有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

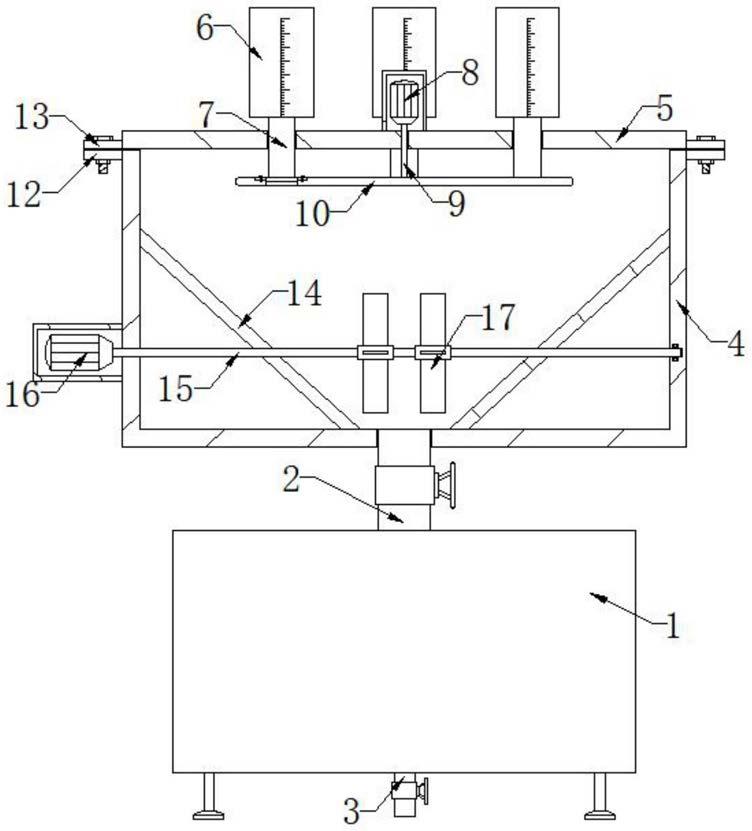

1.一种原料进料均匀配比的反应釜,包括反应罐(1),其特征在于,所述反应罐(1)的上侧壁固定设置有原料添加管(2),所述反应罐(1)的下侧壁固定设置有产物排出管(3),所述原料添加管(2)的上端固定设置有混合箱(4),所述混合箱(4)的上端固定设置有箱盖(5),所述箱盖(5)的上侧壁固定设置有均匀排布的原料盛装量筒(6),均匀排布的所述原料盛装量筒(6)的下侧壁均固定设置有原料输送管(7),所述箱盖(5)的上端固定设置有第一电机(8),所述第一电机(8)的输出端固定设置有转杆(9),所述转杆(9)的下端贯穿箱盖(5)的侧壁延伸至混合箱(4)的内部固定设置有旋转板(10),所述旋转板(10)的侧壁开设有圆腔,所述圆腔的内部固定设置有漏料板(11)。

2.根据权利要求1所述的一种原料进料均匀配比的反应釜,其特征在于:所述混合箱(4)两侧壁的上端均固定设置有第一固定块(12),所述箱盖(5)的两端均固定设置有第二固定块(13),两个所述第一固定块(12)通过第一螺栓与两个所述第二固定块(13)固定连接。

3.根据权利要求1所述的一种原料进料均匀配比的反应釜,其特征在于:所述混合箱(4)的内部固定设置有对称的导流板(14),所述混合箱(4)的内部横向转动设置有传动杆(15),所述传动杆(15)的左端贯穿混合箱(4)的左侧壁延伸至混合箱(4)的左端并固定设置有第二电机(16),所述传动杆(15)的杆壁固定设置有对称的搅拌叶(17)。

4.根据权利要求1所述的一种原料进料均匀配比的反应釜,其特征在于:所述圆腔的两端均开设有安装槽,所述漏料板(11)的侧壁固定设置有对称的安装块(18),两个所述安装块(18)均通过第二螺栓与所述安装槽固定连接。

5.根据权利要求3所述的一种原料进料均匀配比的反应釜,其特征在于:所述第一电机(8)的外部固定设置有第一防护壳,所述第一防护壳的下侧壁与所述箱盖(5)的上侧壁固定连接,所述第二电机(16)的外部固定设置有第二防护壳,所述第二防护壳的右侧壁与所述混合箱(4)的左侧壁固定连接。
