专利号: 2021225708522
申请人: 蔡成华
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

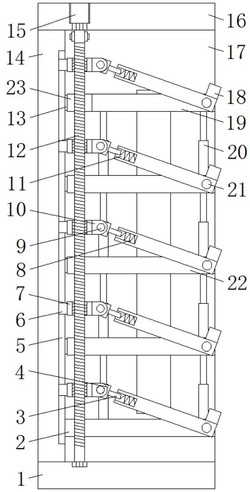

1.一种机器人零部件销售用的销售架,包括底板(1),其特征在于:所述底板(1)的顶部两端皆设置有侧板(17),所述底板(1)顶部的一侧设置有后板(14),所述后板(14)与侧板(17)的顶部设置有顶板(16),所述后板(14)、侧板(17)的内壁皆开设有第二滑槽(26),所述底板(1)的上方设置有第一支撑板(2),所述第一支撑板(2)的上方设置有第三支撑板(22),所述第三支撑板(22)的上方设置有第二支撑板(19),所述第三支撑板(22)的一侧设置有第二螺纹板(23),所述第一支撑板(2)的顶部两端皆设置有贯穿第三支撑板(22)、第二螺纹板(23)的第二螺杆(25),所述顶板(16)顶端的内部安装有与第二螺杆(25)相连接的第二电机(24),所述第三支撑板(22)、第二螺纹板(23)、第二支撑板(19)的侧壁皆设置有与第二滑槽(26)相匹配的第二滑块(13),所述第一支撑板(2)、第三支撑板(22)顶部的两侧皆设置有伸缩杆(20),所述后板(14)的内壁开设有第一滑槽(5),所述顶板(16)顶端的内部安装有第一电机(15),所述第一电机(15)的输出端设置有延伸至底板(1)内部的第一螺杆(12),所述第一螺杆(12)的外侧套设有第一螺纹板(7),所述第一螺纹板(7)的一侧设置有与第一滑槽(5)相匹配的第一滑块(6),所述第一螺纹板(7)的一侧设置有第一转动座(10),所述第一转动座(10)的两端皆设置有第一转杆(9),所述第一转杆(9)外侧的一端皆设置有第二转动座(4),所述第一支撑板(2)、第三支撑板(22)、第二支撑板(19)的内侧皆设置有货架板(18),所述货架板(18)两端的一侧皆设置有第二转杆(21),所述货架板(18)一端的内部开设有伸缩槽(11),所述伸缩槽(11)的内部均匀设置有弹性件(8),所述伸缩槽(11)的内部位于弹性件(8)的一端设置有连接板(3)。2.根据权利要求1所述的一种机器人零部件销售用的销售架,其特征在于:所述第二螺杆(25)、第二螺纹板(23)的数目皆设置有两组,所述伸缩杆(20)的数目设置有多组,所述第二螺纹板(23)与第二支撑板(19)为固定连接,所述第三支撑板(22)与第二螺杆(25)为滑动连接,所述第一支撑板(2)与后板(14)、侧板(17)皆为固定连接,所述伸缩杆(20)与第二支撑板(19)、第三支撑板(22)、第一支撑板(2)皆为固定连接。3.根据权利要求1所述的一种机器人零部件销售用的销售架,其特征在于:所述第二滑槽(26)的数目设置有四组,所述第二支撑板(19)、第三支撑板(22)与后板(14)皆通过第二滑槽(26)、第二滑块(13)滑动连接,所述第二支撑板(19)、第三支撑板(22)与侧板(17)皆通过第二滑槽(26)、第二滑块(13)滑动连接。4.根据权利要求1所述的一种机器人零部件销售用的销售架,其特征在于:所述第一螺纹板(7)、第一转动座(10)、连接板(3)、货架板(18)的数目皆设置有五组,所述连接板(3)与第一螺纹板(7)通过第二转动座(4)、第一转动座(10)、第一转杆(9)转动连接,所述货架板(18)与第二支撑板(19)、第三支撑板(22)、第一支撑板(2)皆通过第二转杆(21)转动连接,所述连接板(3)与第二支撑板(19)通过弹性件(8)弹性连接。5.根据权利要求1所述的一种机器人零部件销售用的销售架,其特征在于:所述第一滑块(6)的数目设置有五组,所述第一螺纹板(7)与后板(14)通过第一滑块(6)、第一滑槽(5)滑动连接。
