专利号: 2021225763341
申请人: 西华大学
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-09-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

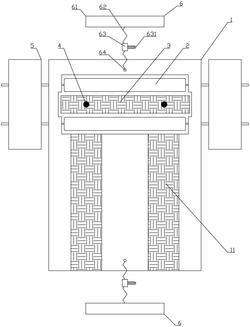

1.一种燃料电池电动汽车能耗测试用底盘测功机,包括行车平台(1)以及控制器,其特征在于:所述行车平台(1)安装有滚筒对(2),所述滚筒对(2)之间安装有升降台(3),所述升降台(3)的截面形状为去除底部边角后的长方形,所述升降台(3)下方连接有气缸(7),所述升降台(3)上表面安装有两个压力开关(4),所述行车平台(1)的左右两侧连接有隔音防护装置(5),所述行车平台(1)的前后两侧连接有车辆锁定装置(6);

所述隔音防护装置(5)包括L形隔音板(51),所述L形隔音板(51)的两侧铰接有侧板(52),所述L形隔音板(51)连接有导向杆(54),所述L形隔音板(51)螺纹连接有螺杆(53),所述螺杆(53)的一端与行车平台(1)转动连接,所述导向杆(54)的一端与行车平台(1)固定连接,所述L形隔音板(51)与侧板(52)的内侧粘附有吸音棉(55);

所述车辆锁定装置(6)包括固定板(61),所述固定板(61)的一侧固定连接有锁链(62),所述锁链(62)的中段连接有调节器(63),所述调节器(63)设有调节把手(631),所述锁链(62)的开放端连接有挂钩(64)。

2.根据权利要求1所述的一种燃料电池电动汽车能耗测试用底盘测功机,其特征在于:所述升降台(3)上表面设有花纹(11),所述行车平台(1)设有两列平行分布的花纹(11),所述行车平台(1)上花纹(11)的外边间距大于车辆平均轮距。

3.根据权利要求2所述的一种燃料电池电动汽车能耗测试用底盘测功机,其特征在于:所述压力开关(4)的间距等于车辆平均轮距。

4.根据权利要求3所述的一种燃料电池电动汽车能耗测试用底盘测功机,其特征在于:所述螺杆(53)的一端设有转把(531),所述转把(531)设有横向条纹(5311)。

5.根据权利要求4所述的一种燃料电池电动汽车能耗测试用底盘测功机,其特征在于:所述固定板(61)为地埋式安装,所述固定板(61)的上平面与安装基面平齐。
