1.一种应急照明源,其特征在于,包括依次电相连的直流电源、第一升压模块、LED灯、信号处理模块,所述第一升压模块用以将直流电源的输出电压升高后经过所述信号处理模块输入至LED灯,所述信号处理模块包括三极管Q1,所述LED灯电连接于三极管Q1的集电极;
所述信号处理模块还包括分压模块、电阻R6、电阻R10、电阻R11,所述第一升压模块包括TPS61200芯片,TPS61200芯片的VIN引脚与所述直流电源电相连,所述三极管Q1为PNP型三极管,电阻R10与三极管Q1的基极电相连,TPS61200芯片的VOUT引脚通过LED灯与三极管Q1的发射极电相连,TPS61200芯片的FB引脚通过电阻R6与三极管Q1的集电极电相连,电阻R1的一端电连接于三极管Q1的集电极,电阻R1的另一端电接地,分压模块的一端电连接于TPS61200芯片的VOUT引脚与LED灯之间的节点,分压模块的另一端电连接于TPS61200芯片的FB引脚与电阻R6之间的节点;
所述分压模块包括电阻R2、电容C7,电阻R2与电容C7并联后一端电连接于TPS61200芯片的VOUT引脚与LED灯之间的节点,另一端电连接于TPS61200芯片的FB引脚与电阻R6之间的节点。
2.根据权利要求1所述的一种应急照明源,其特征在于,所述直流电源为纽扣电池。

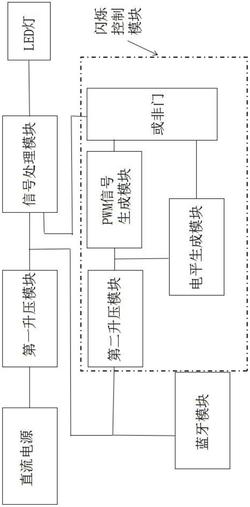

3.根据权利要求1或2所述的一种应急照明源,其特征在于,还包括闪烁控制模块,所述闪烁控制模块的输出端与所述第一升压模块的输出端经所述信号处理模块与所述LED灯电相连,所述信号处理模块用以将所述闪烁控制模块的输出端与所述第一升压模块的输出端进行数据处理并将数据处理结果输入至所述LED灯。
4.根据权利要求3所述的一种应急照明源,其特征在于,所述闪烁控制模块包括PWM信号生成模块、电平生成模块、判断电路,所述PWM信号生成模块用以输出PWM信号,所述电平生成模块用以输出高电平或低电平,所述判断电路用以将PWM信号生成模块输出的PWM信号与电平生成模块输出的高电平或低电平比较后输出控制信号至所述信号处理模块。
