专利号: 2021225869897
申请人: 吾度科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-06-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

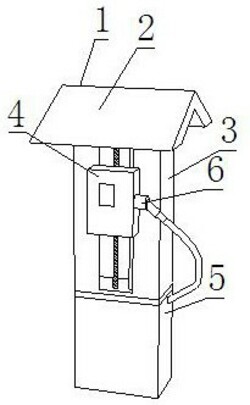

1.一种可升降式汽车充电桩,包括充电桩主体(1),所述充电桩主体(1)的顶部固定安装有雨棚(2),所述充电桩主体正面设置有显示器(4),所述显示器(4)的一侧活动安装有充电枪(6),其特征在于:所述充电桩主体(1)包括有升降装置(3),所述充电桩主体(1)的内壁底部固定安装有自动卷线装置(5);

所述升降装置(3)包括有固定板(35),所述固定板(35)的两端与升降装置(3)的内壁固定连接;

所述自动卷线装置(5)包括有卷线轮(51),所述卷线轮(51)的两端活动连接有固定杆(53),所述固定杆(53)与升降装置(3)的内壁底部固定连接。

2.根据权利要求1所述的一种可升降式汽车充电桩,其特征在于:所述固定板(35)的底部固定安装有第一电机(34),所述第一电机(34)的输出轴上固定连接有螺纹杆(31),所述螺纹杆(31)的一端与升降装置(3)内壁顶部转动连接。

3.根据权利要求2所述的一种可升降式汽车充电桩,其特征在于:所述螺纹杆(31)的一侧设置有滑杆(33),所述滑杆(33)的一端与固定板(35)的顶部固定连接,所述滑杆(33)的另一端与升降装置(3)的内壁顶部固定连接,所述螺纹杆(31)的外表面活动连接有螺纹套(32),所述螺纹套(32)的正面与显示器(4)的背面固定连接。

4.根据权利要求1所述的一种可升降式汽车充电桩,其特征在于:所述固定杆(53)的一侧固定安装有第二电机(52),所述第二电机(52)的输出轴与卷线轮(51)的一端固定连接。

5.根据权利要求4所述的一种可升降式汽车充电桩,其特征在于:所述固定杆(53)的一端设置有压线装置(54),所述压线装置(54)的两端与固定杆(53)的内表面固定连接。

6.根据权利要求5所述的一种可升降式汽车充电桩,其特征在于:所述压线装置(54)包括有支撑杆(541),所述支撑杆(541)的顶部转动连接有压轮(542),所述压轮(542)的另一端转动连接有伸缩杆(543)。

7.根据权利要求6所述的一种可升降式汽车充电桩,其特征在于:所述伸缩杆(543)的两端与支撑杆(541)的内壁固定连接,所述伸缩杆(543)的外表面设置有弹簧(544),所述压线装置(54)的数量为两个,两个所述压线装置(54)的两端与固定杆(53)的内壁固定连接。
