专利号: 2021226141976
申请人: 杨毓波
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

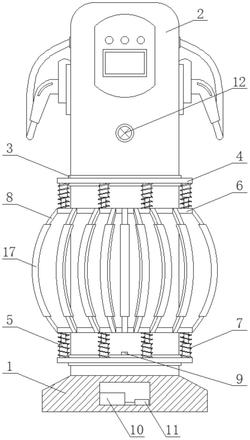

1.一种新能源汽车充电桩,包括安装座(1)与充电桩主体(2),所述充电桩主体(2)固定安装在安装座(1)的顶部,其特征在于:所述充电桩主体(2)的外侧套接有两个固定环(3),两个所述固定环(3)的外侧均转动连接有转动环(4),两个所述转动环(4)相对的一侧均设置有套设于充电桩主体(2)外侧的滑动环(6),两个所述转动环(4)相对的一侧与两个滑动环(6)相背一侧之间均固定连接有呈环形分布的减震组件(5),所述减震组件(5)的外侧套接有第一弹簧(7),所述第一弹簧(7)的两端分别与转动环(4)和滑动环(6)固定连接,两个所述滑动环(6)的外侧之间固定连接有呈环形分布的弹性条(8)。

2.根据权利要求1所述的一种新能源汽车充电桩,其特征在于:底部的所述第一弹簧(7)的顶部固定安装有距离传感器(9),所述安装座(1)的内部固定安装有控制器(10)与自动断电器(11),所述距离传感器(9)的输出端与控制器(10)的输入端电性连接,所述控制器(10)的输出端与自动断电器(11)的输入端电性连接。

3.根据权利要求2所述的一种新能源汽车充电桩,其特征在于:所述充电桩主体(2)的正面固定安装有声光报警器(12),所述控制器(10)的输出端与声光报警器(12)的输入端电性连接。

4.根据权利要求1所述的一种新能源汽车充电桩,其特征在于:两个所述转动环(4)的内侧均开设有环形滑槽(13),两个所述固定环(3)的外侧均固定连接有呈环形分布的固定块(14),所述固定块(14)远离固定环(3)的一侧均延伸至环形滑槽(13)的内部并与其滑动连接。

5.根据权利要求4所述的一种新能源汽车充电桩,其特征在于:所述固定块(14)远离固定环(3)的一侧均滚动连接有滚珠(15),所述滚珠(15)远离固定块(14)的一侧均与环形滑槽(13)的内壁滚动连接。

6.根据权利要求1所述的一种新能源汽车充电桩,其特征在于:所述减震组件(5)均包括有与转动环(4)固定连接的固定筒(51),所述固定筒(51)的内壁固定连接有第二弹簧(52),所述第二弹簧(52)远离转动环(4)的一端均固定连接有移动杆(53),所述移动杆(53)远离第二弹簧(52)的一端贯穿并延伸至固定筒(51)的外侧且与滑动环(6)固定连接。

7.根据权利要求6所述的一种新能源汽车充电桩,其特征在于:所述移动杆(53)的外侧套接有限位环(16),所述限位环(16)的外侧与固定筒(51)的内壁滑动连接。

8.根据权利要求1所述的一种新能源汽车充电桩,其特征在于:所述弹性条(8)的外侧均套接有防护套(17),所述防护套(17)均为弹性橡胶材料制成。
