专利号: 2021226360723
申请人: 王勇
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

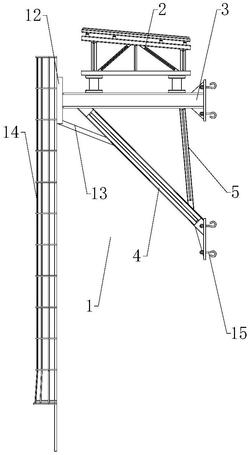

1.一种高寒地区施工用高墩连续钢构桥托架,包括托架本体(1),其特征在于:所述托架本体(1)包括底架(2)、横梁(3)、斜支腿(4)以及短撑杆(5),所述底架(2)的顶部安装有支撑杆(6),所述支撑杆(6)上方设置有安装板(7),所述安装板(7)的顶部安装有保温垫(8),所述安装板(7)的底部且在支撑杆(6)对应位置处开设有螺孔(9),所述螺孔(9)的内部安装有螺杆(10),所述支撑杆(6)的顶端且在螺孔(9)对应位置处开设有螺纹槽(11),所述横梁(3)的左侧安装有横板(12),所述横板(12)的底端固定连接有连接杆(13),所述横板(12)的左侧安装有直爬梯(14),所述横梁(3)和斜支腿(4)的右侧均安装有预埋件(15)。

2.根据权利要求1所述的一种高寒地区施工用高墩连续钢构桥托架,其特征在于:所述支撑杆(6)和安装板(7)均由不锈钢制成,且保温垫(8)由酚醛泡沫制成。

3.根据权利要求1所述的一种高寒地区施工用高墩连续钢构桥托架,其特征在于:所述支撑杆(6)和螺杆(10)均设置有多组,且多组支撑杆(6)均匀分布在底架(2)的顶部。

4.根据权利要求1所述的一种高寒地区施工用高墩连续钢构桥托架,其特征在于:所述安装板(7)倾斜设置在支撑杆(6)的上方,且保温垫(8)的形状与安装板(7)的形状相适配。

5.根据权利要求1所述的一种高寒地区施工用高墩连续钢构桥托架,其特征在于:所述螺杆(10)与螺孔(9)以及所述螺杆(10)与螺纹槽(11)的连接方式均为螺纹连接。

6.根据权利要求1所述的一种高寒地区施工用高墩连续钢构桥托架,其特征在于:所述连接杆(13)与斜支腿(4)的连接方式为固定连接。
