专利号: 2021226490977
申请人: 济南祥鲁装饰工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-06-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

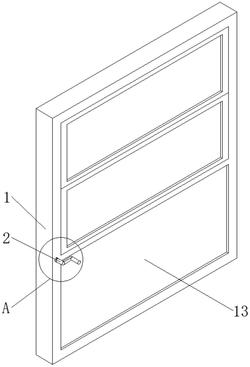

1.一种隔热保温断桥铝门窗,包括窗户框架(1),其特征在于:所述窗户框架(1)的一侧转动连接有摇柄把手(2),所述摇柄把手(2)的一端套有蜗杆(3)的一端,所述蜗杆(3)另一端的一侧啮合有蜗轮(4),所述蜗轮(4)的顶部固定连接有丝杆(5),所述丝杆(5)的外壁通过螺纹连接有螺纹套(6),所述螺纹套(6)的一边侧转动连接有第一窗页(7)的一边侧,所述第一窗页(7)的另一边侧转动连接有移动套筒(8),所述移动套筒(8)内套有滑杆(9),所述滑杆(9)的两端均固定连接于窗户框架(1),所述第一窗页(7)内套有第一玻璃(10),所述第一玻璃(10)的顶部铰接有第二窗页(11),所述第二窗页(11)的顶部铰接于窗户框架(1)的内壁,所述窗户框架(1)的底部内套有第二玻璃(13)。

2.根据权利要求1所述的一种隔热保温断桥铝门窗,其特征在于:所述第一窗页(7)的底部固定设有第一密封条(14)。

3.根据权利要求1所述的一种隔热保温断桥铝门窗,其特征在于:所述窗户框架(1)内壁的底部一侧开设有导流槽(15),所述导流槽(15)内壁的一侧开设有多组出水口(16)。

4.根据权利要求1所述的一种隔热保温断桥铝门窗,其特征在于:所述窗户框架(1)内壁底部的另一侧固定设有挡块(17),所述挡块(17)的一侧固定设有第二密封条(18)。

5.根据权利要求2所述的一种隔热保温断桥铝门窗,其特征在于:所述第一密封条(14)的材料为聚酯纤维多孔隔音棉。

6.根据权利要求1所述的一种隔热保温断桥铝门窗,其特征在于:所述第一玻璃(10)和第二玻璃(13)为双层隔音玻璃,且其内部抽真空处理。

7.根据权利要求1所述的一种隔热保温断桥铝门窗,其特征在于:所述摇柄把手(2)一端的一侧固定设有卡块(21),所述蜗杆(3)一端的一侧开设有卡槽(20),所述卡块(21)内嵌于卡槽(20)。

8.根据权利要求1所述的一种隔热保温断桥铝门窗,其特征在于:所述第一窗页(7)两侧的中部均转动连接有支撑杆(12)的一端,所述窗户框架(1)内壁的两端均开设有滑槽(19),两组所述支撑杆(12)的另一端分别内嵌于两组滑槽(19)内。
