专利号: 2021226617554
申请人: 河南蓝天环境工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-01-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

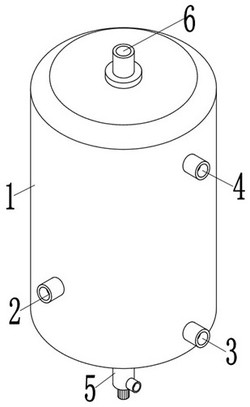

1.一种工业有机废气生物洗涤塔,包括塔体(1),其特征在于,所述塔体(1)一侧外壁的顶部焊接有进液口(4),且进液口(4)延伸至塔体(1)内部的一端焊接有输液管(11),所述输液管(11)底部外壁的轴心处通过密封轴承活动连接有柱筒(12),且柱筒(12)的底端焊接有布液盘(18),所述布液盘(18)的外侧壁上螺纹连接有等距离呈环形结构分布的布液管(16),且布液管(16)的底部外壁上螺纹连接有呈等距离结构分布喷淋头(17),所述柱筒(12)的外侧壁上平键连接有从动齿轮(13),且输液管(11)靠近柱筒(12)的底部外壁上通过螺栓安装有伺服电机(14),所述伺服电机(14)的输出端平键连接有主动齿轮(15),且主动齿轮(15)与从动齿轮(13)之间相啮合。

2.根据权利要求1所述的一种工业有机废气生物洗涤塔,其特征在于,所述塔体(1)一侧外壁的底部焊接有进气口(2),且塔体(1)顶部外壁的轴心处焊接有排气口(6)。

3.根据权利要求1所述的一种工业有机废气生物洗涤塔,其特征在于,所述塔体(1)靠近进液口(4)正下方的外壁上焊接有排液口(3),且塔体(1)底部外壁的轴心处焊接有排渣管(5)。

4.根据权利要求3所述的一种工业有机废气生物洗涤塔,其特征在于,所述排渣管(5)底部外壁轴心处通过螺栓安装有步进电机(7),且步进电机(7)延伸至排渣管(5)内部的输出端上通过联轴器传动连接有卸渣绞龙(9),所述排渣管(5)一侧外壁的底部焊接有排渣口(8)。

5.根据权利要求1所述的一种工业有机废气生物洗涤塔,其特征在于,所述塔体(1)内侧壁的中心处通过螺栓固定安装有填料(10),且布液盘(18)位于填料(10)轴心处的正上方。
