专利号: 2021226811272
申请人: 南通三明石墨设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般热交换
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

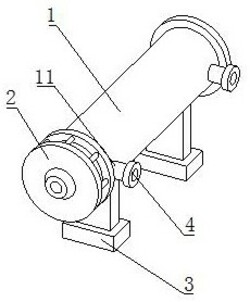

1.一种稳定性高的石墨换热器,包括换热器本体(1)和换热器封盖(2),所述换热器封盖(2)固定连接在换热器本体(1)的两端,所述换热器本体(1)的侧面固定连接有进水口(11),其特征在于:所述换热器本体(1)的底侧固定连接有稳定底座(3),所述进水口(11)的一端固定连接有连接机构(4);

所述稳定底座(3)包括支撑板(31),所述支撑板(31)固定连接在换热器本体(1)的底侧,所述支撑板(31)的底端活动连接有底板(32),所述支撑板(31)的底端固定连接有压板(33),所述底板(32)的内部设置有缓冲板(34),所述缓冲板(34)的顶端两侧固定连接有减震弹簧(35);

所述连接机构(4)包括连接座(41),所述连接座(41)固定连接在进水口(11)的一侧,所述连接座(41)的内部固定连接有橡胶垫(42)。

2.根据权利要求1所述的一种稳定性高的石墨换热器,其特征在于:所述缓冲板(34)的顶端中部活动连接有连接杆(36),所述连接杆(36)的一端活动连接有滑块(37)。

3.根据权利要求2所述的一种稳定性高的石墨换热器,其特征在于:所述滑块(37)的内部活动连接有滑杆(38),所述滑杆(38)与支撑板(31)的内壁固定连接,所述滑块(37)的一侧设置有挤压弹簧(39)。

4.根据权利要求1所述的一种稳定性高的石墨换热器,其特征在于:所述连接座(41)的内部设置有卡块(43),所述卡块(43)的一端固定连接有限制块(44),所述限制块(44)的侧面设置有顶紧弹簧(45),所述限制块(44)的底端设置有控制机构(46)。

5.根据权利要求4所述的一种稳定性高的石墨换热器,其特征在于:所述控制机构(46)包括按钮(461),所述按钮(461)设置在连接座(41)的侧面,所述按钮(461)的中部侧面固定连接有限制板(462),所述按钮(461)的左端顶部固定连接有驱动块(463)。

6.根据权利要求5所述的一种稳定性高的石墨换热器,其特征在于:所述驱动块(463)的顶端固定连接有传送带(464),所述传送带(464)的内部设置有带轮(465),所述传送带(464)的顶部固定连接有从动块(466),所述从动块(466)与限制块(44)的底端固定连接。
