专利号: 2021227339448
申请人: 四川交通职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

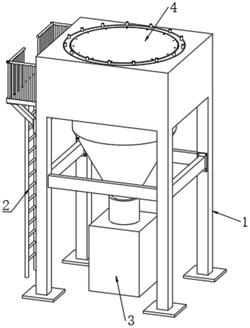

1.一种便于清洁的建筑搅拌机,包括机架(1)、操作组件(2)、驱动机构(3)和搅拌箱(4),其特征在于:所述机架(1)的侧面设有操作组件(2),所述操作组件(2)固定连接机架(1)的侧壁,所述机架(1)的内侧设有驱动机构(3),所述驱动机构(3)的正上方设有搅拌箱(4),所述驱动机构(3)的顶端贯穿搅拌箱(4)的底面,所述搅拌箱(4)的外壁固定卡合在机架(1)的上端。

2.根据权利要求1所述的一种便于清洁的建筑搅拌机,其特征在于:所述机架(1)包括支撑杆(11)、支撑台(12)和固定机构(13),所述支撑杆(11)的顶面固定设有支撑台(12),所述支撑台(12)的一侧外壁上固定设有固定机构(13),所述操作组件(2)固定在固定机构(13)的外侧,所述搅拌箱(4)的上端卡合在支撑台(12)的内侧。

3.根据权利要求2所述的一种便于清洁的建筑搅拌机,其特征在于:所述支撑台(12)包括支撑槽(121)、轴承(122)和转动槽(123),所述支撑台(12)的内侧侧壁上开设有支撑槽(121),所述搅拌箱(4)的上端卡合在支撑槽(121)内,所述支撑槽(121)的内侧底面开设有轴承(122),所述支撑槽(121)的内侧侧壁上开设有转动槽(123),所述搅拌箱(4)的上端外壁卡合在转动槽(123)内。

4.根据权利要求2所述的一种便于清洁的建筑搅拌机,其特征在于:所述固定机构(13)包括固定板(131)、固定螺杆(132)和拧动板(133),所述固定板(131)固定在支撑台(12)的外壁上,所述固定板(131)上卡合设有固定螺杆(132),所述固定螺杆(132)的一端固定设有拧动板(133),所述固定螺杆(132)的另一端贯穿支撑台(12)的侧壁,所述固定螺杆(132)的另一端螺栓连接在搅拌箱(4)的上端外壁上。

5.根据权利要求1所述的一种便于清洁的建筑搅拌机,其特征在于:所述操作组件(2)包括爬梯(21)和清理台(22),所述爬梯(21)位于机架(1)的一侧,所述爬梯(21)的上端固定设有清理台(22),所述清理台(22)固定在支撑台(12)的外壁上。

6.根据权利要求4所述的一种便于清洁的建筑搅拌机,其特征在于:所述驱动机构(3)包括驱动箱(31)、搅动轴(32)和搅拌片(33),所述驱动箱(31)固定在支撑杆(11)的内侧,所述驱动箱(31)的驱动轴上固定设有搅动轴(32),所述搅动轴(32)的上端贯穿搅拌箱(4)的底部,所述搅动轴(32)的上端固定设有搅拌片(33),所述搅拌片(33)位于搅拌箱(4)内。

7.根据权利要求6所述的一种便于清洁的建筑搅拌机,其特征在于:所述搅拌箱(4)包括箱体(41)和箱盖(42),所述箱体(41)卡合在支撑台(12)的内侧,所述箱体(41)顶面固定设有箱盖(42)。

8.根据权利要求7所述的一种便于清洁的建筑搅拌机,其特征在于:所述箱体(41)包括筒壁(411)、支撑环(412)、固定环(413)和转动杆(414),所述筒壁(411)的上端外壁上固定设有支撑环(412),所述支撑环(412)卡合在支撑槽(121)内,所述支撑环(412)的底面位于轴承(122)上方,所述支撑环(412)的外壁固定设有固定环(413),所述固定环(413)卡合在转动槽(123)内,所述筒壁(411)的顶部固定设有转动杆(414)。

9.根据权利要求8所述的一种便于清洁的建筑搅拌机,其特征在于:所述固定环(413)上开设有固定槽(4131),所述固定槽(4131)内部开设有螺纹孔(4132),所述固定螺杆(132)的末端螺栓连接在螺纹孔(4132)内。

10.根据权利要求7所述的一种便于清洁的建筑搅拌机,其特征在于:所述箱盖(42)上开设有固定孔(421),所述箱盖(42)通过固定孔(421)与箱体(41)固定连接,所述箱盖(42)的底面固定设有限位槽(422),所述搅动轴(32)的顶端卡合在限位槽(422)内。
