专利号: 2021227353303
申请人: 郑州业伟实业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

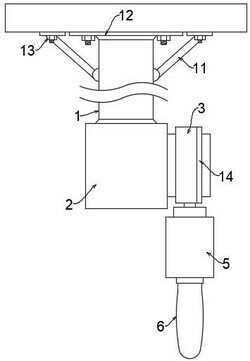

1.一种挂钩式电子秤的吊装支架,其特征在于:包括吊杆(1),所述吊杆(1)的底端连接有安装座(2),所述安装座(2)的一侧设置有承载部(3),所述承载部(3)远离安装座(2)一侧面上开设有吊装槽,所述吊装槽的内部配合设置有吊环件(4),所述吊环件(4)的底部连接有电子秤本体(5),所述电子秤本体(5)的底部设置有用于挂装待称量物体的挂钩件(6),所述吊装槽的内壁上设置有弹性垫(7),所述弹性垫(7)设置于吊环件(4)内表面与吊装槽之间的预留间隙内,所述吊装槽的内壁上还设置有气囊(8),所述气囊(8)设置于吊环件(4)外表面与吊装槽之间的预留间隙内,所述气囊(8)的一侧设置有充气管(9),所述充气管(9)远离气囊(8)的一端连接有供气源(10),所述供气源(10)安装在安装座(2)上。2.根据权利要求1所述的一种挂钩式电子秤的吊装支架,其特征在于:所述吊杆(1)中部的两侧分别设置有加强杆(11),所述加强杆(11)倾斜设置,具体为,所述加强杆(11)的顶端向远离吊杆(1)的方向倾斜。3.根据权利要求2所述的一种挂钩式电子秤的吊装支架,其特征在于:所述加强杆(11)和吊杆(1)的顶端均设置有安装板(12),并且各所述安装板(12)的上表面相平齐,所述安装板(12)上设置有固定螺栓(13),所述吊杆(1)和加强杆(11)均通过固定螺栓(13)可拆卸地安装在安装面上。4.根据权利要求1所述的一种挂钩式电子秤的吊装支架,其特征在于:所述承载部(3)开设有吊装槽的一侧还设置有固定板(14),所述固定板(14)的顶端铰接于承载部(3)上,所述固定板(14)的底端承载部(3)卡接。5.根据权利要求4所述的一种挂钩式电子秤的吊装支架,其特征在于:所述固定板(14)的底端与承载部(3)卡接,具体为,所述固定板(14)和承载部(3)相靠近的一面的底端分别设置有相互配合的卡扣(15)和卡槽。6.根据权利要求4所述的一种挂钩式电子秤的吊装支架,其特征在于:所述固定板(14)靠近承载部(3)的一侧面上设置有防护垫(16),所述防护垫(16)设置为与吊装槽相配合的结构,以使所述固定板(14)的一侧面与承载部(3)接触时,所述防护垫(16)容置于吊装槽内。
