专利号: 2021227518768
申请人: 上海众强农业科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2025-03-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

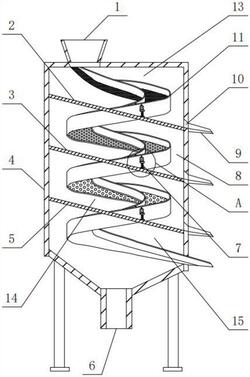

1.一种有机肥筛选机,包括壳体(4),所述壳体(4)的顶部开设有进料口(1),所述壳体(4)的底部开设有收集料口(6),其特征在于:所述壳体(4)的内壁上依次固定有第一斜板(2)、第二斜板(3)以及第三斜板(5),所述第一斜板(2)、第二斜板(3)与第三斜板(5)将壳体(4)内部空间分隔依次形成第一分料腔(13)、第二分料腔(8)、第三分料腔(14)与第四分料腔(15),所述第一斜板(2)、第二斜板(3)与第三斜板(5)上固定有螺旋状的螺旋分筛管(11),所述螺旋分筛管(11)的底端伸出壳体(4),所述螺旋分筛管(11)上设置有用于减缓颗粒滚落速度的缓冲组件(12),所述螺旋分筛管(11)上还设置有用于根据颗粒大小调整缓冲组件(12)位置的弹性支撑组件(7)。

2.根据权利要求1所述的一种有机肥筛选机,其特征在于:所述螺旋分筛管(11)包括两个螺旋形状的侧板(111),两个所述侧板(111)之间固定连接有网筛(112)。

3.根据权利要求2所述的一种有机肥筛选机,其特征在于:所述弹性支撑组件(7)包括轴杆(74),所述轴杆(74)的两侧设置有活动板(71),所述活动板(71)上开设有活动孔(76),所述侧板(111)上开设有滑槽(113),所述轴杆(74)的两端穿过滑槽(113)与活动孔(76)并固定连接有球体(75),所述侧板(111)外壁上固定连接有固定板(72),所述固定板(72)的上端面固定连接有弹簧(73),所述弹簧(73)的一端与活动板(71)固定连接。

4.根据权利要求3所述的一种有机肥筛选机,其特征在于:所述缓冲组件(12)包括套筒(121),所述套筒(121)固定套设在轴杆(74)的外部,所述套筒(121)的外壁上固定连接有多个弧形缓冲板(122)。

5.根据权利要求2所述的一种有机肥筛选机,其特征在于:所述第一分料腔(13)、第二分料腔(8)、第三分料腔(14)中的网筛(112)网孔孔径依次增大。

6.根据权利要求3所述的一种有机肥筛选机,其特征在于:所述活动孔(76)的孔径大于轴杆(74)的截面直径。

7.根据权利要求4所述的一种有机肥筛选机,其特征在于:所述缓冲板(122)的外弧面固定连接有软绵垫(123)。

8.根据权利要求1所述的一种有机肥筛选机,其特征在于:所述壳体(4)的一侧外壁上开设有与固定连接有第一分料腔(13)、第二分料腔(8)与第三分料腔(14)相通的出料口(10),所述出料口(10)位于第一斜板(2)、第二斜板(3)与第三斜板(5)的底端,所述出料口(10)处设置有固定在壳体(4)上的导料管(9)。
