专利号: 2021227559005
申请人: 苏州垚鑫焱科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-04-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

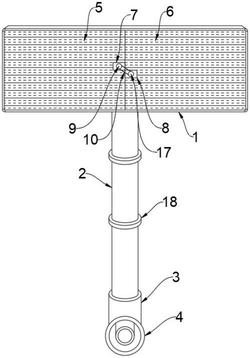

1.一种柔性无源信号收发天线,包括柔性天线本体(1),其特征在于:所述柔性天线本体(1)的下端设置有定制线(2),所述定制线(2)的一端设置有连接套(3),所述连接套(3)的一端设置有连接头组件(4),所述柔性天线本体(1)的上表面设置有第一背胶纸(5),所述第一背胶纸(5)的一侧设置有第二背胶纸(6),所述第一背胶纸(5)的一端设置有第一防护纸(15),所述第二背胶纸(6)的一端设置有第二防护纸(14),所述第一背胶纸(5)的另一端设置有第一撕取头(8),所述第二背胶纸(6)的另一端设置有第二撕取头(7),所述第一背胶纸(5)、第二背胶纸(6)、第一防护纸(15)和第二防护纸(14)为一体结构。2.根据权利要求1所述的一种柔性无源信号收发天线,其特征在于:所述第一撕取头(8)的两侧均设置有第一连接圈(17),所述第二撕取头(7)的两侧均设置有第二连接圈(9),所述第一连接圈(17)和第二连接圈(9)的外壁均设置有绕线凹槽(11),且绕线凹槽(11)与第一连接圈(17)和第二连接圈(9)均为一体结构,所述第一撕取头(8)和第二撕取头(7)分别与第一背胶纸(5)和第二背胶纸(6)为一体结构。3.根据权利要求2所述的一种柔性无源信号收发天线,其特征在于:所述第一连接圈(17)和第二连接圈(9)之间设置有缠绕线(10),所述缠绕线(10)与第一连接圈(17)和第二连接圈(9)缠绕连接。4.根据权利要求2所述的一种柔性无源信号收发天线,其特征在于:所述第一连接圈(17)和第二连接圈(9)的一端表面设置有固定胶(12),且第一连接圈(17)和第二连接圈(9)通过固定胶(12)分别与第一撕取头(8)和第二撕取头(7)粘合连接。5.根据权利要求1所述的一种柔性无源信号收发天线,其特征在于:所述定制线(2)的另一端设置有焊接头(13),所述焊接头(13)与柔性天线本体(1)连接处设置有焊接点(16)。6.根据权利要求1所述的一种柔性无源信号收发天线,其特征在于:所述定制线(2)的外部设置有耐磨圈(18),且耐磨圈(18)与定制线(2)热熔连接,所述耐磨圈(18)设置有两个。
