专利号: 2021227686975
申请人: 郑州业伟实业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

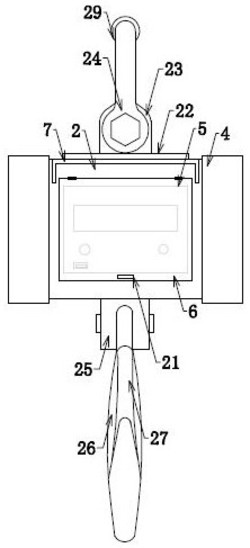

1.电子吊秤用防护装置,包括包裹在吊秤壳体(1)外部的防护壳(2),其特征在于,所述防护壳(2)的内侧壁设置有隔热层(3),所述防护壳(2)的左右侧壁通过缓冲机构连接有防撞板(4),所述防护壳(2)的前侧面开设有操作口(5),所述操作口(5)的顶部铰接有透明盖门(6),所述透明盖门(6)与所述防护壳(2)前侧面之间通过磁性密封层连接,所述防护壳(2)的前侧面位于所述透明盖门(6)顶部位置设置有前遮挡檐(7),所述防护壳(2)的前侧面开设有若干透气孔(8),所述防护壳(2)的后侧面位于所述透气孔(8)顶部位置设置有后遮挡檐(9)。

2.根据权利要求1所述的电子吊秤用防护装置,其特征在于,所述缓冲机构包括固定在所述防护壳(2)外侧壁的两个固定块(10),两个所述固定块(10)之间连接有第一滑杆(11),所述第一滑杆(11)上滑动连接有一对第一滑块(12),所述第一滑块(12)与其相靠近的所述固定块(10)之间通过第一弹簧(13)固定连接,所述第一弹簧(13)套设在所述第一滑杆(11)上,所述防撞板(4)的内侧壁开设有第二滑槽(14),所述第二滑槽(14)内固定有第二滑杆(15),所述第二滑杆(15)上滑动连接有第二滑块(16),所述第二滑杆(15)上套设有两个第二弹簧(17),两个所述第二弹簧(17)分别位于所述第二滑块(16)的两侧,所述第二滑块(16)的外侧壁固定有活动块(18),所述活动块(18)与两个第一滑块(12)之间分别设置有铰接杆(19),所述铰接杆(19)与所述活动块(18)、所述第一滑块(12)铰接连接。

3.根据权利要求2所述的电子吊秤用防护装置,其特征在于,所述铰接杆(19)外侧皆焊接有第三弹簧(20),且所述第一弹簧(13)背离所述铰接杆(19)的一端固定连接在所述防撞板(4)的内侧壁上。

4.根据权利要求1所述的电子吊秤用防护装置,其特征在于,所述透明盖门(6)的外侧面靠近底部设置有拉手(21)。

5.根据权利要求1所述的电子吊秤用防护装置,其特征在于,所述磁性密封层包括两层磁性橡胶片,且两层所述磁性橡胶片磁性相反,一层所述磁性橡胶片粘结在所述操作口(5)周围,另一层所述磁性橡胶片粘结在所述透明盖门(6)内侧面,两层所述磁性橡胶片位置相适配,使所述透明盖门(6)盖合所述操作口(5)时,两层所述磁性橡胶片相吸附。

6.根据权利要求1所述的电子吊秤用防护装置,其特征在于,所述吊秤壳体(1)顶部连接有固定座(22),所述固定座(22)上设置有上连接杆(23),所述上连接杆(23)通过螺栓和螺母相配合固定连接有吊环(24),所述吊秤壳体(1)的底部设置有下连接杆(25),所述下连接杆(25)底部铰接有吊钩(26)。

7.根据权利要求6所述的电子吊秤用防护装置,其特征在于,所述吊钩(26)开口处设置有防脱落挡片(27),所述防脱落挡片(27)的侧壁通过铰座(28)与所述吊钩(26)侧壁可转动连接。

8.根据权利要求7所述的电子吊秤用防护装置,其特征在于,所述吊环(24)的顶部设有一圈耐磨橡胶垫(29)。
