专利号: 2021227755176
申请人: 隋冬梅
专利类型:实用新型
专利状态:已下证
专利领域: 装订;图册;文件夹;特种印刷品
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

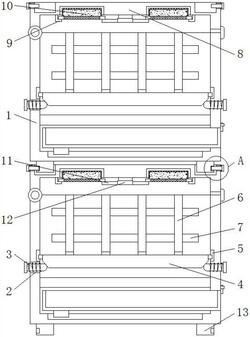

1.一种便捷固定会计账本的收纳装置,包括外壳(1)和支撑块(13),其特征在于:所述外壳(1)中部的两侧开设有横槽(2),且横槽(2)的内侧安装有挤压杆(3),并且挤压杆(3)的末端连接有活动板(4),所述活动板(4)的两侧连接有板槽(5),且板槽(5)开设在外壳(1)内壁的两侧,并且活动板(4)的上端连接有定位板(6),所述定位板(6)的中部连接有工作槽(7),且工作槽(7)开设在外壳(1)内壁的上部,并且外壳(1)的上端安装有盖板(8),所述盖板(8)的内侧设置有卡槽(9),且卡槽(9)的内部安装有除潮盒(10),并且除潮盒(10)的外侧连接有安装板(11),所述安装板(11)的中部安装有工作轴承(12),且工作轴承(12)安装在盖板(8)下端的中部,所述支撑块(13)固定在外壳(1)的下端,且支撑块(13)的外侧连接有安装槽(14),并且安装槽(14)的内壁上安装有安装杆(15),同时安装杆(15)和支撑块(13)的外壁相连接。

2.根据权利要求1所述的一种便捷固定会计账本的收纳装置,其特征在于:所述横槽(2)和挤压杆(3)为螺纹连接,且挤压杆(3)和活动板(4)为卡合连接,并且活动板(4)纵截面的形状为等腰梯形。

3.根据权利要求1所述的一种便捷固定会计账本的收纳装置,其特征在于:所述活动板(4)通过板槽(5)和外壳(1)组成滑动结构,且活动板(4)和定位板(6)为卡合连接。

4.根据权利要求1所述的一种便捷固定会计账本的收纳装置,其特征在于:所述定位板(6)通过工作槽(7)和外壳(1)组成滑动结构,且定位板(6)等间距分布在活动板(4)的上方。

5.根据权利要求1所述的一种便捷固定会计账本的收纳装置,其特征在于:所述卡槽(9)和除潮盒(10)为嵌套连接,且除潮盒(10)和安装板(11)为卡合连接,并且安装板(11)通过工作轴承(12)和盖板(8)组成转动结构。

6.根据权利要求1所述的一种便捷固定会计账本的收纳装置,其特征在于:所述支撑块(13)嵌套在安装槽(14)的内部,且支撑块(13)和安装杆(15)为卡合连接,并且安装杆(15)和盖板(8)为滑动连接。
