专利号: 2021228041578
申请人: 天津金辉智能科技发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

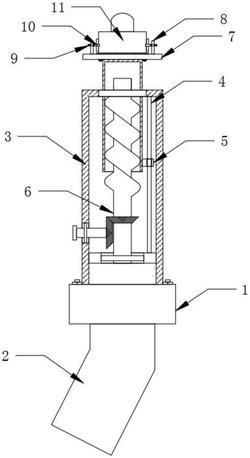

1.一种烟尘烟气采样探测仪,包括连接块(1),其特征在于:所述连接块(1)的底部固定设有握把(2),所述连接块(1)的顶部固定设有套管(3),所述套管(3)的顶部内壁上固定设有滑杆(4),所述滑杆(4)上活动设有滑块(5),所述套管(3)内设有升降结构(6),所述升降结构(6)的顶部固定设有安装板(7),所述安装板(7)的顶部固定设有两个立板(8),两个所述立板(8)上均活动设有调节杆(9),两个所述调节杆(9)相靠近的一端均活动设有固定架(10),所述固定架(10)的一侧固定设有定位栓(12),两个所述固定架(10)之间设有探测组件(11)。

2.根据权利要求1所述的一种烟尘烟气采样探测仪,其特征在于:所述升降结构(6)包括横板(601)和转杆(602),所述横板(601)和所述套管(3)的两内壁固定安装在一起,所述转杆(602)和所述套管(3)的一侧内壁转动安装,所述转杆(602)的一端固定设有第一锥齿轮(603),所述横板(601)上活动设有螺纹杆(604),所述螺纹杆(604)上固定设有第二锥齿轮(605),所述第一锥齿轮(603)和第二锥齿轮(605)啮合传动,所述螺纹杆(604)上活动设有套筒(606),所述套筒(606)的顶部延伸至套管(3)外,并和安装板(7)的底部固定连接。

3.根据权利要求1所述的一种烟尘烟气采样探测仪,其特征在于:所述滑块(5)上开设有通孔,通孔内壁设有密封圈,所述滑杆(4)和密封圈内活动连接。

4.根据权利要求1所述的一种烟尘烟气采样探测仪,其特征在于:所述探测组件(11)的两侧均设有固定板,两个所述固定板上均设有凹槽,所述定位栓(12)和凹槽相适配。

5.根据权利要求2所述的一种烟尘烟气采样探测仪,其特征在于:所述套筒(606)内壁设有螺纹,所述螺纹杆(604)和套筒(606)的内壁螺纹相适配。

6.根据权利要求2所述的一种烟尘烟气采样探测仪,其特征在于:所述横板(601)上开设有圆孔,圆孔内设有轴承,轴承外圈和圆孔内壁固定安装,圆孔内圈固定套设在螺纹杆(604)上。
